常用运动学构形

时间:2017-06-02 16:47来源:www.eadianqi.com 编辑:自动控制网
1、笛卡尔操作臂 优点:很容易通过计算机控制实现,容易达到高精度。缺点:妨碍工作, 且占地面积大, 运动速度低, 密封性不好。 ①焊接、搬运、上下料、包装、码垛、拆垛、检测、探伤、分类、装配、贴标、喷码、打码、(软仿型)喷涂、目标跟随、排爆等一系列

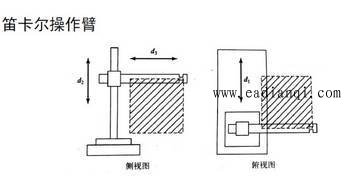

1、笛卡尔操作臂

一文详解:工业<a href='http://www.eadianqi.com/jiqiren/' target='_blank'><u>机器人</u></a>结构、驱动及技术 自动控制网www.eadianqi.com版权所有

优点:很容易通过计算机控制实现,容易达到高精度。缺点:妨碍工作, 且占地面积大, 运动速度低, 密封性不好。 本文来自www.eadianqi.com

①焊接、搬运、上下料、包装、码垛、拆垛、检测、探伤、分类、装配、贴标、喷码、打码、(软仿型)喷涂、目标跟随、排爆等一系列工作。

本文来自www.eadianqi.com

②特别适用于多品种,便批量的柔性化作业,对于稳定,提高产品质量,提高劳动生产率,改善劳动条件和产品的快速更新换代有着十分重要的作用。 本文来自www.eadianqi.com

2、铰链型操作臂(关节型) 自动控制网www.eadianqi.com版权所有

一文详解:工业机器人结构、驱动及技术

自动控制网www.eadianqi.com版权所有

关节的关节全都是旋转的, 类似于人的手臂,工业机器人中最常见的结构。它的工作范围较为复杂。

本文来自www.eadianqi.com

①汽车零配件、模具、钣金件、塑料制品、运动器材、玻璃制品、陶瓷、航空等的快速检测及产品开发。

自动控制网www.eadianqi.com版权所有

②车身装配、通用机械装配等制造质量控制等的三坐标测量及误差检测。

自动控制网www.eadianqi.com版权所有

③古董、艺术品、雕塑、卡通人物造型、人像制品等的快速原型制作。

自动控制网www.eadianqi.com版权所有

④汽车整车现场测量和检测。

本文来自www.eadianqi.com

⑤人体形状测量、骨骼等医疗器材制作、人体外形制作、医学整容等。

自动控制网www.eadianqi.com版权所有

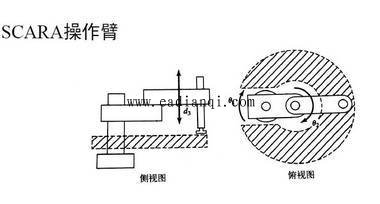

3、SCARA操作臂

本文来自www.eadianqi.com

一文详解:工业机器人结构、驱动及技术 本文来自www.eadianqi.com

SCARA机器人常用于装配作业, 最显著的特点是它们在x-y平面上的运动具有较大的柔性, 而沿z轴具有很强的刚性, 所以, 它具有选择性的柔性。这种机器人在装配作业中获得了较好的应用。

自动控制网www.eadianqi.com版权所有

①大量用于装配印刷电路板和电子零部件 本文来自www.eadianqi.com

②搬动和取放物件,如集成电路板等 自动控制网www.eadianqi.com版权所有

③广泛应用于塑料工业、汽车工业、电子产品工业、药品工业和食品工业等领域.

自动控制网www.eadianqi.com版权所有

④搬取零件和装配工作。

本文来自www.eadianqi.com

4、球面坐标型操作臂

自动控制网www.eadianqi.com版权所有

一文详解:工业机器人结构、驱动及技术 自动控制网www.eadianqi.com版权所有

特点:中心支架附近的工作范围大,两个转动驱动装置容易密封,覆盖工作空间较大。但该坐标复杂, 难于控制,且直线驱动装置存在密封的问题。

自动控制网www.eadianqi.com版权所有

5、圆柱面坐标型操作臂 本文来自www.eadianqi.com

一文详解:工业机器人结构、驱动及技术 本文来自www.eadianqi.com

优点:且计算简单;直线部分可采用液压驱动,可输出较大的动力; 能够伸入型腔式机器内部。 缺点:它的手臂可以到达的空间受到限制, 不能到达近立柱或近地面的空间; 本文来自www.eadianqi.com

直线驱动部分难以密封、防尘; 后臂工作时, 手臂后端会碰到工作范围内的其它物体。 自动控制网www.eadianqi.com版权所有

6、冗余机构

自动控制网www.eadianqi.com版权所有

一文详解:工业机器人结构、驱动及技术 自动控制网www.eadianqi.com版权所有

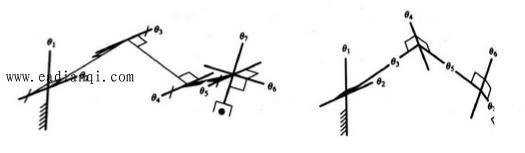

通常空间定位需要6个自由度,利用附加的关节可以帮助机构避开奇异位形。下图为7自由度操作臂位形

自动控制网www.eadianqi.com版权所有



7、闭环结构

自动控制网www.eadianqi.com版权所有

闭环结构可以提高机构刚度,但会减小关节运动范围,工作空间有一定减小。

自动控制网www.eadianqi.com版权所有

①运动模拟器;

自动控制网www.eadianqi.com版权所有

②并联机床

本文来自www.eadianqi.com

③微操作机器人

本文来自www.eadianqi.com

④力传感器本文来自www.eadianqi.com

⑤生物医学工程中的细胞操作机器人、可实现细胞的注射和分割; 自动控制网www.eadianqi.com版权所有

⑥微外科手术机器人;

本文来自www.eadianqi.com

⑦大型射电天文望远镜的姿态调整装置; 本文来自www.eadianqi.com

⑧混联装备等,如SMT公司的Tricept混联机械手模块是基于并联机构单元的模块化设计的成功典范。

本文来自www.eadianqi.com

一文详解:工业机器人结构、驱动及技术 本文来自www.eadianqi.com

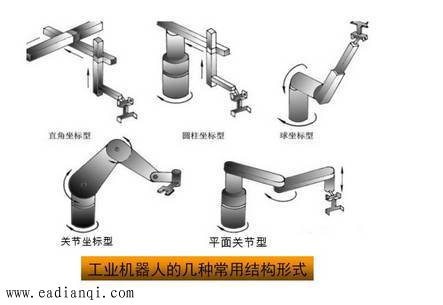

工业机器人的几种常用结构形式(图) 自动控制网www.eadianqi.com版权所有

一文详解:工业机器人结构、驱动及技术
