工业机器人弧焊工作站结构原理和工作流程

时间:2017-02-24 08:33来源:www.eadianqi.com 编辑:自动控制网
1.弧焊工业机器人 弧焊工业机器人由:工业机器人本体、示教器、电气控制系统组成。 弧焊工业机器人 2.弧焊焊接机器人特点 弧焊比较复杂,工具中心点(TCP)也就是焊丝端头的运动轨迹、焊枪姿态、焊接参数都要求精确控制。 必须弧焊用机器人除了前面所述的一

1.弧焊工业机器人

自动控制网www.eadianqi.com版权所有

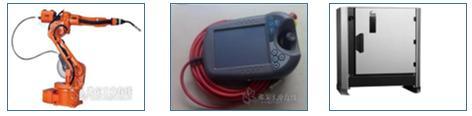

弧焊工业机器人由:工业机器人本体、示教器、电气控制系统组成。

本文来自www.eadianqi.com

工业机器人弧焊工作站的分析

自动控制网www.eadianqi.com版权所有

弧焊工业机器人 本文来自www.eadianqi.com

2.弧焊焊接机器人特点 自动控制网www.eadianqi.com版权所有

弧焊比较复杂,工具中心点(TCP)也就是焊丝端头的运动轨迹、焊枪姿态、焊接参数都要求精确控制。

自动控制网www.eadianqi.com版权所有

必须弧焊用机器人除了前面所述的一般功能外,还必须具备一些适合弧焊要求的功能。

本文来自www.eadianqi.com

从理论上讲,有5个轴的机器人就可以用于电弧焊,但是对复杂形状的焊缝,用5个轴的机器人会有困难。因此,除非焊缝比较简单,否则应尽量选用6轴机器人。

自动控制网www.eadianqi.com版权所有

工业机器人弧焊工作站的分析

本文来自www.eadianqi.com

弧焊机器人前端 本文来自www.eadianqi.com

3.弧焊机器人基本要求

自动控制网www.eadianqi.com版权所有

  • 连续路径控制,定位精度:≤±0.5mm 自动控制网www.eadianqi.com版权所有

  • 工作空间选择,大于焊接所需空间

    本文来自www.eadianqi.com

  • 抗干扰能力和可靠性 本文来自www.eadianqi.com

  • 机器人负载,5-20Kg 本文来自www.eadianqi.com

  • 机器人焊接速度,5-50mm/s 本文来自www.eadianqi.com

  • 机器人速度及稳定性

    本文来自www.eadianqi.com

4.机器人周边设备

本文来自www.eadianqi.com

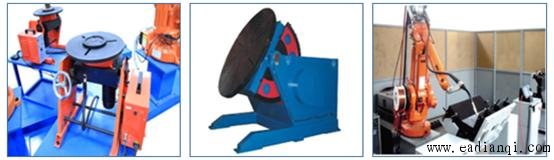

a.变位机 自动控制网www.eadianqi.com版权所有

工业机器人弧焊工作站的分析

本文来自www.eadianqi.com

变位机

自动控制网www.eadianqi.com版权所有

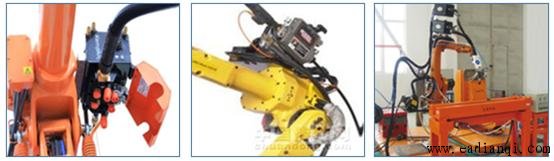

b.送丝机 自动控制网www.eadianqi.com版权所有

工业机器人弧焊工作站的分析 自动控制网www.eadianqi.com版权所有

送丝机

本文来自www.eadianqi.com

5.机器人焊接系统 自动控制网www.eadianqi.com版权所有

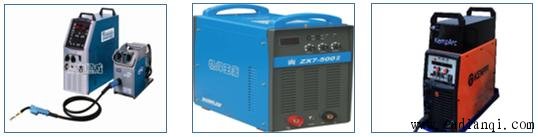

a.弧焊焊机

自动控制网www.eadianqi.com版权所有

工业机器人弧焊工作站的分析

本文来自www.eadianqi.com

弧焊焊机 本文来自www.eadianqi.com

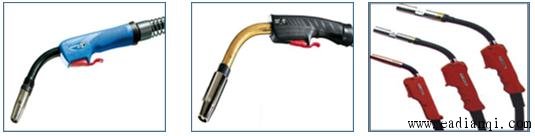

b.弧焊焊枪

本文来自www.eadianqi.com

工业机器人弧焊工作站的分析

自动控制网www.eadianqi.com版权所有

弧焊焊枪 自动控制网www.eadianqi.com版权所有

6.弧焊工作原理及工艺流程 本文来自www.eadianqi.com

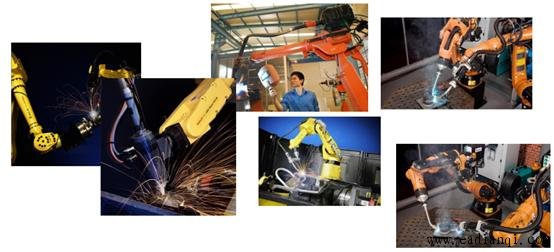

a.弧焊应用

自动控制网www.eadianqi.com版权所有

工业机器人弧焊工作站的分析

自动控制网www.eadianqi.com版权所有

弧焊应用 自动控制网www.eadianqi.com版权所有

b.弧焊工作原理 本文来自www.eadianqi.com

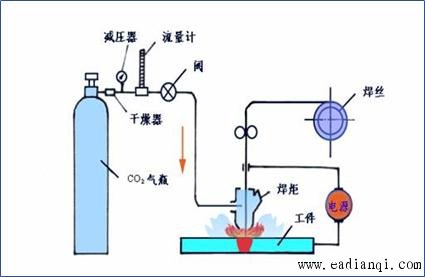

二氧化碳气体保护焊工作原理工作原理如图所示,焊接时,在焊丝与焊件之间产生电弧;焊丝自动送进,被电弧熔化形成熔滴并进入熔池;二氧化碳气体经喷嘴喷出,包围电弧和熔池,起着隔离空气和保护焊接金属的作用。同时二氧化碳气还参与治金反应,在高温下的氧化性有助于减少焊缝中的氢。

本文来自www.eadianqi.com

工业机器人弧焊工作站的分析

自动控制网www.eadianqi.com版权所有

二氧化碳焊 本文来自www.eadianqi.com

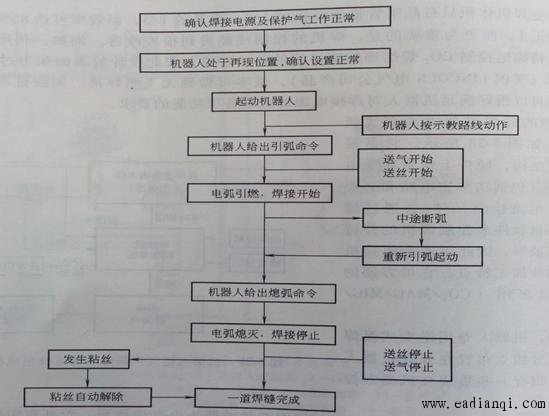

c.弧焊机器人工作流程

自动控制网www.eadianqi.com版权所有

工业机器人弧焊工作站的分析 本文来自www.eadianqi.com

工作流程 本文来自www.eadianqi.com
