机器人弹性力手爪

时间:2016-01-01 16:33来源:www.eadianqi.com 编辑:自动控制网
弹性力手爪的特点是其夹持物体的抓力是由弹性元件提供的,不需要专门的驱动装置, 在抓取物体时需要一定的压入力, 而在卸料时, 则需要一定的拉力。 如图所示为几种弹性力手爪的结构原理图。图(a)所示的手爪有一个固定爪, 另一个活动爪6靠压簧4提供抓力, 活动爪
  弹性力手爪的特点是其夹持物体的抓力是由弹性元件提供的,不需要专门的驱动装置, 在抓取物体时需要一定的压入力, 而在卸料时, 则需要一定的拉力。

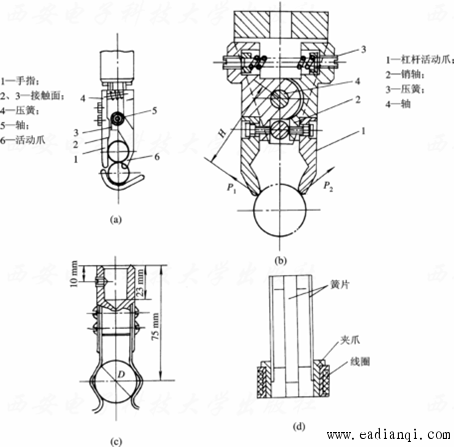

  如图所示为几种弹性力手爪的结构原理图。图(a)所示的手爪有一个固定爪, 另一个活动爪6靠压簧4提供抓力, 活动爪绕轴5回转, 空手时其回转角度由平面2、3限制。 抓物时,爪6在推力作用下张开,靠爪上的凹槽和弹性力抓取物体; 卸料时, 需固定物体的侧面,手爪用力拔出即可。

                      图   弹性力手爪
