T68卧式镗床的电气控制线路的特点

时间:2015-09-21 17:20来源:www.eadianqi.com 编辑:自动控制网
镗床也是使用比较普遍的机床,分为卧式镗床、坐标镗床两种,卧式镗床使用更多一些。镗床主要用于钻孔、镗孔、铰孔及加工端面等。工作时,工件通常固定在工作台上,由固定在镗杆或花盘上的刀具进行加工。主运动为镗杆或花盘的旋转运动,进给运动为工作台的前

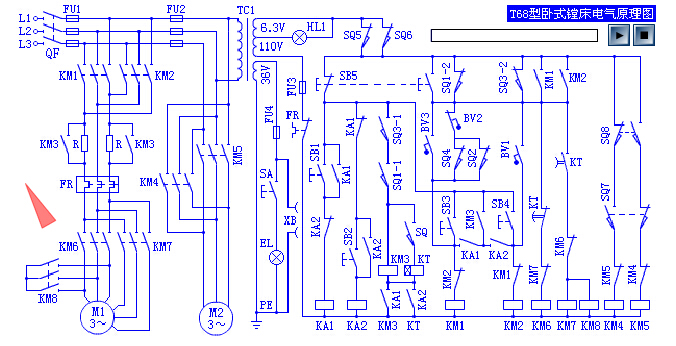

  镗床也是使用比较普遍的机床,分为卧式镗床、坐标镗床两种,卧式镗床使用更多一些。镗床主要用于钻孔、镗孔、铰孔及加工端面等。工作时,工件通常固定在工作台上,由固定在镗杆或花盘上的刀具进行加工。主运动为镗杆或花盘的旋转运动,进给运动为工作台的前、后、左、右运动及主轴箱的上、下运动和镗杆的前进、后退运动。上述8个方向的进给运动可以自动进给,也可以手动进给和快速进给。下面以T68型卧式镗床为例,介绍镗床的电气控制原理图。

自动控制网www.eadianqi.com版权所有

  1)主电机为双速电机,机床的主运动和进给运动共用该电机(5.5/7.5KW,1440/2900r/min)。低速时定子绕组接成三角形,高速时定子绕组接成双星形。高、低速的转换由主轴孔盘变速机构内的行程开关SQ控制(SQ常态时接通低速,压下时接通高速)。 自动控制网www.eadianqi.com版权所有

  2)主电机可实现正转、反转及正、反转时的点动控制,为限制电动机的启动和制动电流,点动和制动时在定子绕组中串入了限流电阻。 自动控制网www.eadianqi.com版权所有

  3)主电机低速运转时采用直接启动,高速运转时控制电路保证了先接通低速经延时再接通高速,从而减小了启动电流。

本文来自www.eadianqi.com

  4)为保证变速时齿轮能顺利进入啮合状态,主轴变速和进给变速时,电机应缓慢转动。本机床主轴变速时电机的缓慢转动通过行程开关SQ1、SQ2控制,进给变速则通过行程开关SQ3、SQ4和速度继电器BV共同完成。
