双速异步电机的调速控制线路原理图解

时间:2015-09-21 17:13来源:www.eadianqi.com 编辑:自动控制网
根据异步电动机转速公式: ,当电源频率 f 一定时,若改变电动机定子绕组的磁极对数P,就可使电动机转速改变。采用双速电机可改善机床的调速性能,简化变速机构,因此在车、铣、镗床中都有应用。常见的双速电动机的绕组有两种接线方式:/YY 及 Y/YY。 1./YY

  根据异步电动机转速公式:,当电源频率 f 一定时,若改变电动机定子绕组的磁极对数P,就可使电动机转速改变。采用双速电机可改善机床的调速性能,简化变速机构,因此在车、铣、镗床中都有应用。常见的双速电动机的绕组有两种接线方式:Δ/YY 及 Y/YY。 自动控制网www.eadianqi.com版权所有

1.Δ/YY接法 图2.24a)为双速电动机Δ/YY接法电路图。当绕组的1、2、3号出线端接电源,而使4、5、6号出线端悬空时,电机绕组接成三角形,每相绕组中有两个线圈串联,成四个极,电动机低速运转;当把1、2、3号端子短接,4、5、6号端子接电源时,则绕组为双星形,每相绕组中两个线圈并联,成两个极,电机作高速运转。 自动控制网www.eadianqi.com版权所有

  在三角形与双星形转换时,电动机输出功率分别为: 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

由于,所以自动控制网www.eadianqi.com版权所有

  由此可知,电机从Δ接法的低速运转变成YY接法的高速运转时,转速升高一倍,而功率只增加15%,所以这种调速方法可近似地看成恒功率调速。它很适合一般金届切削机床对调速的要求。 自动控制网www.eadianqi.com版权所有



本文来自www.eadianqi.com

2.Y/YY接法  图2.24b)为Y/YY接法,当电机转速增加一倍(YY接法)时,输出功率也增加一倍,属于恒转矩调速。它适用于电梯、起重饥、皮带运输机等要求恒转矩调速的场合。 本文来自www.eadianqi.com

3. 控制电路 本文来自www.eadianqi.com

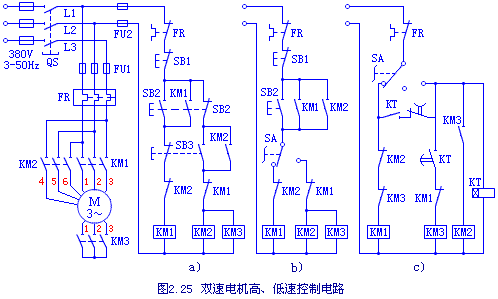

  图2.25为常用的双速电动机Δ/YY调速控制电路图,其中:KM1得电为低速,KM2得电为高速,KM3为短接接触器。 本文来自www.eadianqi.com

  图a)用两个复合按钮SB2及SB3分别控制KM1及KM2、KM3,实现低速与高速的直接转换而无需经过停止状态。

自动控制网www.eadianqi.com版权所有

  图b)是用转换开关SA来选择低速或高速方式后,由按钮SB2发令启动电动机的控制电路。

本文来自www.eadianqi.com

  图c)转换开关SA选择高、停、低速。当选择高速时,采用时间继电器KT,按时间原则自动控制电动机低速起动、经延时后转换到高速运行。 自动控制网www.eadianqi.com版权所有

  上述三个控制电路中,低速与高速之间都用接触器动断触头互锁,以防短路故障。

自动控制网www.eadianqi.com版权所有

  功率较小的双速电动机可采用图a)和图b)的控制方式;容量较大的双速电动机,宜可采用图c)的控制方式。 自动控制网www.eadianqi.com版权所有
