LXJ0型接近开关的工作原理

时间:2015-09-20 18:50来源:www.eadianqi.com 编辑:自动控制网

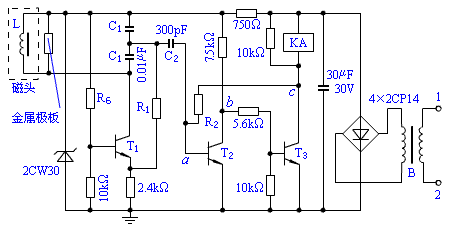

LXJ0型接近开关的电路如图所示。图中L为磁头的电感,它与电容 、 组成电容三点式振荡回路,采用电容分压反馈信号。 在正常情况下, 处于振荡状态,此时 的基极有电流从a点流入, 导通,使集电极b点的电位降低,从而 基极电流减小,集电极c点的电位上升,通过

  LXJ0型接近开关的电路如图所示。图中L为磁头的电感,它与电容组成电容三点式振荡回路,采用电容分压反馈信号。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

  在正常情况下,处于振荡状态,此时的基极有电流从a点流入,导通,使集电极b点的电位降低,从而基极电流减小,集电极c点的电位上升,通过电阻起正反馈作用,加速的导通,因此迅速截止,继电器KA的线圈无电流流过,接近开关不动作。

自动控制网www.eadianqi.com版权所有

  当挡块接近磁头时,挡块的金属表面会因感应而产生涡流,该涡流会减小原振荡回路的品质因数,使之停止振动。此时,的基极无交流信号,在正反馈电阻的作用下加速截止;而则迅速导通,使继电器的线圈得电,继电器J动作,其常闭触点打开,常开触点闭合。当党块离开磁头时,接近开关恢复原态,又重新起振。 自动控制网www.eadianqi.com版权所有

  LXJ0型接近开关的电源电压分交流127、220、380V和直流24V四种,可在电源额定线电压的85%~105%范围内可靠地工作。 自动控制网www.eadianqi.com版权所有
