1）电动力灭弧

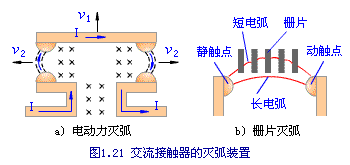

　　如图a)所示，触头断开时产生电弧的同时，会产生如图所示的磁场（右手螺旋定则），此时电弧相当于载流体，根据左手定则，磁场对电弧作用图示的电动力将电弧拉断，从而起到灭弧作用。 自动控制网www.eadianqi.com版权所有

　　2）栅片灭弧

本文来自www.eadianqi.com

　　图b)为栅片灭弧原理，栅片由表面镀铜的薄钢板制成，嵌装在灭弧罩内，彼此绝缘。当触头分开时，所产生的电弧在电动力的作用下被拉入一组栅片中，电弧进入栅片后被分割成数段，一方面栅片间的电压不足以维持电弧或重新起弧，另一方面栅片有散热冷却作用，因此电弧会迅速熄灭。
