数控机床支承件的结构特点

时间:2015-09-22 16:41来源:www.eadianqi.com 编辑:自动控制网
1、支承件的形状选择原则 支承件的变形,主要是弯曲和扭曲,与截面惯性矩密切关联。 1)同等面积下,空心截面的惯性矩比实心大。 2)方形截面的抗弯刚度比圆形大,抗扭则低。支承件主要承受弯矩,选矩形截面。弯矩和转矩都大,选正方形或圆形。 3)不封闭的

1、支承件的形状选择原则 支承件的变形,主要是弯曲和扭曲,与截面惯性矩密切关联。 自动控制网www.eadianqi.com版权所有

1)同等面积下,空心截面的惯性矩比实心大。 本文来自www.eadianqi.com

2)方形截面的抗弯刚度比圆形大,抗扭则低。支承件主要承受弯矩,选矩形截面。弯矩和转矩都大,选正方形或圆形。 本文来自www.eadianqi.com

3)不封闭的的截面比封闭截面刚度显著下降。尽可能做成封闭。 本文来自www.eadianqi.com

2、结构特点:提高静刚度和抗振性,应合理地设计横截面的形状尺寸,合理地布置肋板结构。 本文来自www.eadianqi.com

  本文来自www.eadianqi.com

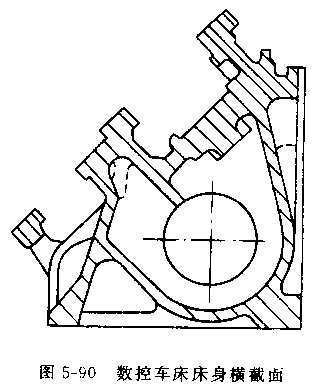

加工中心的床身,有三个三角形框架,较好的静刚度和抗振性 数控车床床身截面,封闭箱形结构,有加强肋,刚度高。床身倾斜状便于排屑、装卸工件

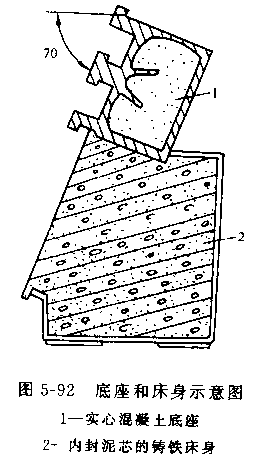

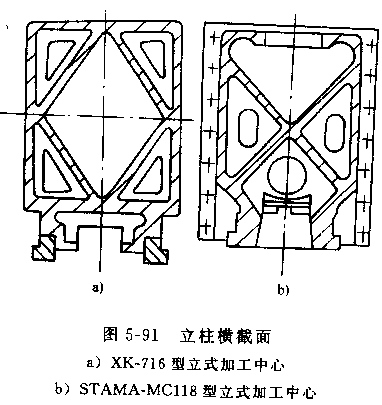

左是矩形外壁与菱形内壁双层结构,右是矩形外壁内用对角线加强肋组成多个三角箱形结构,抗弯、抗扭刚度都高。 大件腔内填充泥芯的办法来增加阻尼,减少振动。刚度高,抗振性好。
