一、机床导轨的功用 自动控制网www.eadianqi.com版权所有 功用起导向及支承作用，即保证运动部件在外力的作用下（运动部件本身的重量、工件重量、切削力及牵引力等）能准确地沿着一定方向的运动。导轨副有动导轨，支承导轨之分。相互间一个自由度。 本文来自www.eadianqi.com
二、导轨的基本要求 本文来自www.eadianqi.com
导向精度高；足够的刚度；耐磨性好；低速运动平稳性； 本文来自www.eadianqi.com
三、导轨基本类型 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有 四、数控机床常用的滑动导轨 本文来自www.eadianqi.com

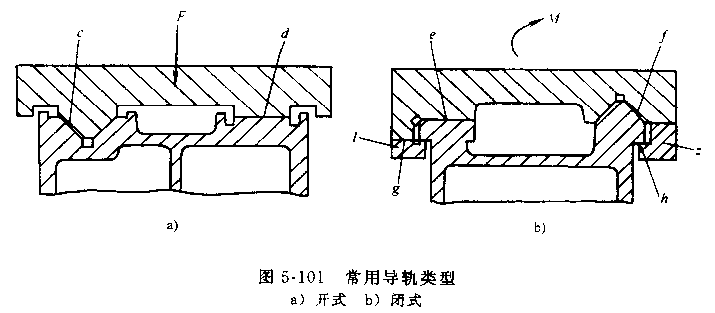

导轨截面组合主要有：三角形—矩形，矩形—矩形 自动控制网www.eadianqi.com版权所有

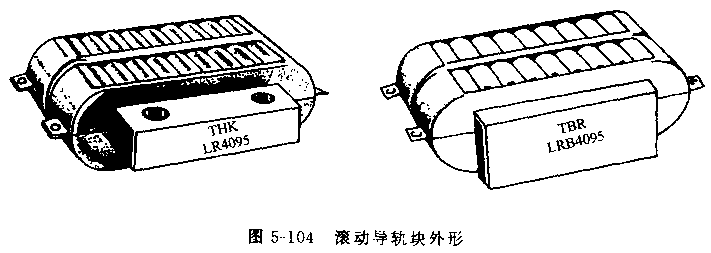

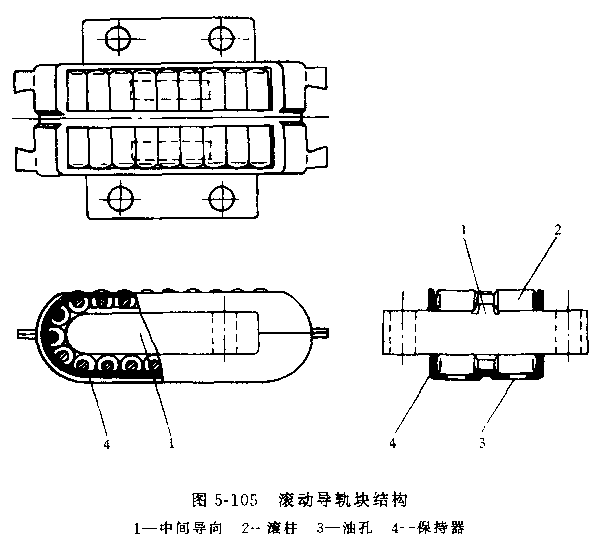

开式，没有压板，不能承受较大的翻转力矩；闭式，有压板，可承受翻转力矩。 自动控制网www.eadianqi.com版权所有 五、滚动导轨 本文来自www.eadianqi.com 1、滚动导轨块 本文来自www.eadianqi.com
本文来自www.eadianqi.com

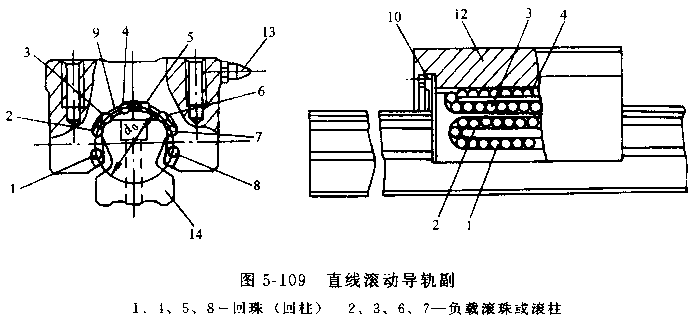

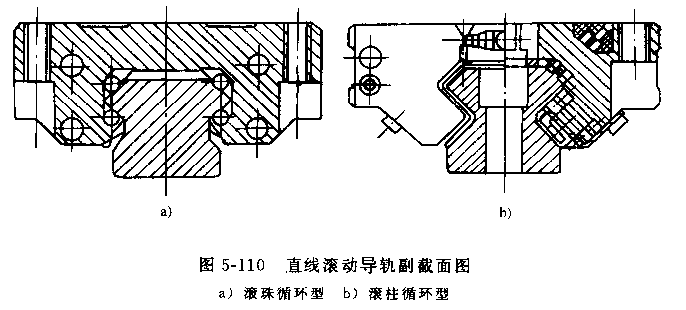

2、直线滚动导轨 自动控制网www.eadianqi.com版权所有
自动控制网www.eadianqi.com版权所有
|
|||||||||||||||||||||||||
本文来自www.eadianqi.com
本文来自www.eadianqi.com
