S7-200之间的以太网通讯

时间:2015-08-27 11:22来源:西门子工程师故事 编辑:BT
忙忙碌碌中,逝者如斯夫,2年就过去了。喜喜悲悲,合合离离,有失去的也有得到的。一路走来,也许是过眼浮云,留恋的或者向往的,或许是一刹那间而已。回想起这三年的心路历程,冷暖自知。 2011年春节刚过,我带着对未来的希望和憧憬踏上火车,怀着激动的兴

忙忙碌碌中,逝者如斯夫,2年就过去了。喜喜悲悲,合合离离,有失去的也有得到的。一路走来,也许是过眼浮云,留恋的或者向往的,或许是一刹那间而已。回想起这三年的心路历程,冷暖自知。

自动控制网www.eadianqi.com版权所有

2011年春节刚过,我带着对未来的希望和憧憬踏上火车,怀着激动的兴奋的心情来到这家企业,从电气车间的装配工做起,配线,装元器件,打孔,攻牙,做铜排.......对于一个刚步入工作岗位的新人来说,这一切都是陌生的,好奇的。第一次在车间里见到真实的250KW的440变频器,300的PLC。用的是DP主从通讯,看到这些我既兴奋又头大,想着我自己啥时候才能学会这些。汗颜!在学校时候学习的是三菱FX,当老师讲到计数器指令后,就告诉我们自己看书吧,若有兴趣的不懂的可以去问他,老师当时来了句,你们毕业后不一定能够从事本专业的工作……..什么通讯之类的,压根就没听过。就这样白天在车间干活,业余买资料开始学习200,300,变频器,WINCC等知识。半年后,电气总工出差回来了,带我去钢厂调试了一套高压水除鳞系统,用的是S120的变频器,看着总工用starter调试变频器,通过DP主从通信控制变频器的启停,感到好神奇,好高科技,看到总工处理现场各种问题,故障,那速度,那水平,好羡慕,好羡慕哦,看到自己就是张白纸样,失落感油然而生。同时也觉得自己的路还很长,需要学习的东西还很多很多…..更加坚定了,此生投身于工控行业的信念。

自动控制网www.eadianqi.com版权所有

又过了一个月后,人手不够。我这样的新手,被领导派到广州某地铁停车场,调试消防,变频恒压供水,排污等项目。出差之前,领导嘱咐注意安全,设备损坏是小事,人的安全是最大的。那是我第一次出差哦。心里没底的很,想到可以锻炼自己。就放手去整了!人这辈子必须自己逼自己一次,否则你不知道你能行的。我记忆很深刻的是,当时有8台软启动器,是3RW系列的。在上电之前,我都测试过绝缘,一切正常,当上电后,未启动软启动器前,有几台都报故障,通过手动复位都复位不掉。然后就暂时放下,去启动另外几台,当合上主电源时,砰的一声,放炮了,当时吓我一跳,蒙圈了。至今心有余悸。后来西门子的工程师到现场了,经确定是软启动器受潮了,绝缘损毁了。8台软启动器全部更换新的。因为这套系统的控制柜是三年前发货到现场了,在负一楼放置了三年(一直是条件不具备),负一楼阴暗潮湿。

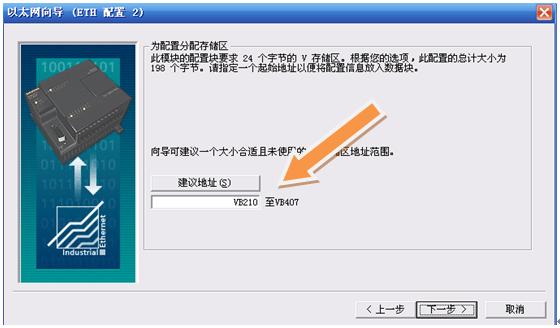

接下来就是调试一套200与200之间的以太网通信。CPU226CN+ CP243-1 (服务器)与CPU224XPCN+ CP243-1 (客户端)进行以太网通讯。客户机的控制柜放置7楼,服务器的控制柜放置在负一楼。当时没对讲机,电梯没弄好,我每天上上下下跑,累死了哦!之后就把负一楼的PLC拆下来,拿到7楼顶,按照手头的资料开始做通讯实验,当把组态配置的信息下载到相应的CPU内,不管咋弄,就是不成功,折磨我的够呛,不停的找原因,查看每一个步骤,最后发现下图中的建议地址和程序中:

本文来自www.eadianqi.com


自动控制网www.eadianqi.com版权所有

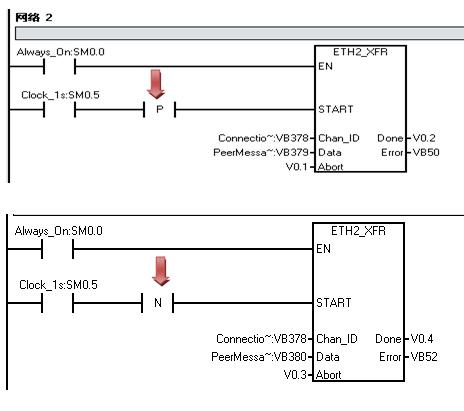

接收,发送的地址重复了。修改后,再次将硬件组态配置下载到相应的PLC内,本以为成功了,结果模拟的时候还是没有任何反应。这下,我真的是六神无主了。心里那个着急哦!之后还是没找出来原因,就收工,晚上在宾馆不停的查资料,最后才知道通讯是半双工的,我嘞个去,我手头上的资料压根没介绍这点。我暗自庆幸,第2天去的很早,修改了下程序。如图所示:

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

本以为会成功了,结果还是不成功。最后求助西门子热线,工程师告诉我,网线的接法是一端直连,一段交叉,我的神哦,手头上的资料也没介绍到。改了网线的接法后,结果通讯成功了,我当时兴奋地蹦了起来。当时还在QQ说说写下了一段话用来勉励自己。人生一定要努力,努力是人生的一种精神状态。与其要求自己一定要成为一个什么样的人,获得什么样的成就,不如磨练自己做一个努力的人。只有努力了才可能拥有,就算最终没能实现梦想也不会有太多的遗憾。往往最美的不是成功的那一刻,而是那段努力奋斗的过程。
之后,赶紧把PLC安装好放到负一楼,插上网线,进行功能调试。结果插上网线后,按下按钮,没有任何的反应,我真的无语了。之后咨询施工单位,7层楼,不到100m的距离,怎么了放了接近250米的网线,难怪通信不上。后来弄了2个交换机才解决问题。
至此总结:现场调试,一定要提前准备好,即磨刀不误砍柴工,做到未雨绸缪,灵活多变。
夜深人静时,在忙碌闲暇之时,静静躺在床上。自己还得好好努力奋斗,想大些社会家庭赋予了自己的责任,想小些,为了自己“不争馒头,争口气”。自己在忙碌着,但仍然是个对生活充满热爱的人。生活是一面镜子,你对于生活怎么样,生活对于你怎么样……明天还有很多事情等着我去做,今天还有值得做而没做完事。努力~加油!
