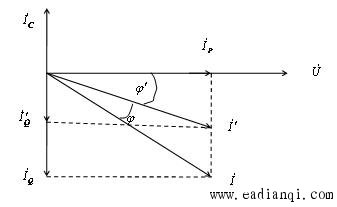

1. 并联电容器补偿无功原理
2. 并联电容器补偿无功容量的确定 本文来自www.eadianqi.com 电容器负荷过大，会引起电压的升高，带来不良影响。应适当选择电容器的安装容量，通常电容器的补偿容量控下式确定： 自动控制网www.eadianqi.com版权所有
式中： Qc------所需的补偿容量，kvar； 自动控制网www.eadianqi.com版权所有 Pp------一年中最大负荷月份的平均有功负荷，kw； 自动控制网www.eadianqi.com版权所有 tgφ1、tgφ2-------补偿前、后平均功率因数的正切值； 自动控制网www.eadianqi.com版权所有 q0----补偿率，kvar/kw，可从补偿率表中直接查得。 自动控制网www.eadianqi.com版权所有 电容器额定容量：额定电压下的无功容量。 本文来自www.eadianqi.com 计算电容器补偿容量时，应考虑实际运行电压，其容量应换算： 本文来自www.eadianqi.com
式中， 本文来自www.eadianqi.com  对于电动机等用电设备进行个别补偿时，应以空载时（补偿后）功率因数接近于1为宜，以避免因过补偿引起过电压而损坏电气绝缘。 自动控制网www.eadianqi.com版权所有 其补偿容量可用公式为： 本文来自www.eadianqi.com
式中， 自动控制网www.eadianqi.com版权所有

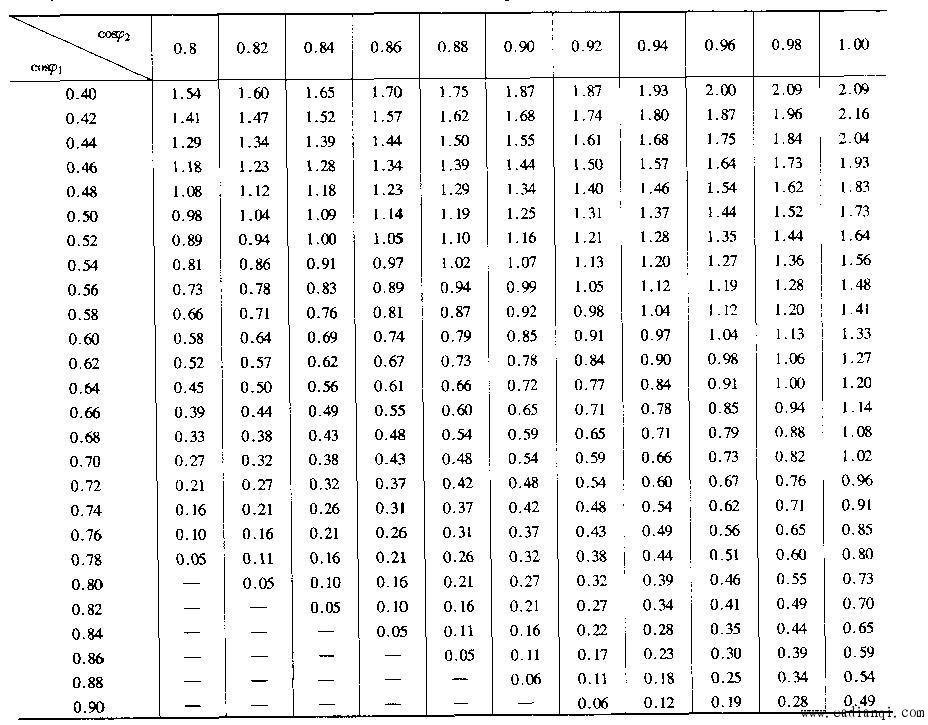

补偿率（q0） 单位：kvar/kw 自动控制网www.eadianqi.com版权所有
|
