计算负荷：按发热条件选择供电系统元件时需要计算的负荷功率或负荷电流。 本文来自www.eadianqi.com

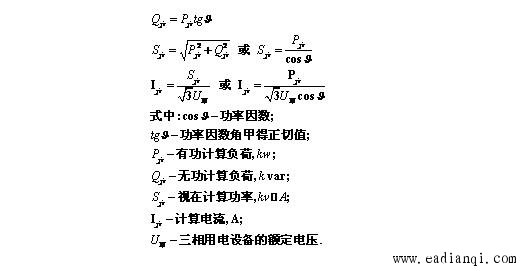

包括四个物理量：有功计算负荷Pjs、无功计算负荷Qjs、视在计算负荷Sjs、计算电流Ijs。 自动控制网www.eadianqi.com版权所有 计算步骤： 本文来自www.eadianqi.com （1）用电设备负荷 自动控制网www.eadianqi.com版权所有 （2）变电站（变压器)负荷 自动控制网www.eadianqi.com版权所有
（3）高压供电线路负荷 自动控制网www.eadianqi.com版权所有 （4）总降压变电站（或配电站）负荷 自动控制网www.eadianqi.com版权所有 （注意：考虑持续时间超过0.5h的最大负荷） 自动控制网www.eadianqi.com版权所有 常用方法：需要系数法，二项式系数法。 自动控制网www.eadianqi.com版权所有 1）按需要系数法确定计算负荷 本文来自www.eadianqi.com 工厂：确定客户车间变电站和全厂变电站负荷。 自动控制网www.eadianqi.com版权所有 四个物理量关系如下所示。 本文来自www.eadianqi.com  （1）单个用电设备的计算负荷 自动控制网www.eadianqi.com版权所有 单台电动机:铭牌额定功率; 本文来自www.eadianqi.com 单个白炽灯,电热器,电炉：设备标称容量。 自动控制网www.eadianqi.com版权所有 单台反复短时工作制的用电设备：若吊车电动机的暂载率不是25％，电焊变压器的暂载率不是100％，则都应按公式换算，换算后得到的设备容量(也称额定持续功率)，即为计算负荷。 自动控制网www.eadianqi.com版权所有 （2）成组用电设备的计算负荷 自动控制网www.eadianqi.com版权所有 该组用电设备的计算负载Pjs总是比其额定容量的总和PNΣ要小得多。 自动控制网www.eadianqi.com版权所有
在确定计算负荷时，需要将该组设备的总容量（总功率）进行换算，计算公式为： 本文来自www.eadianqi.com

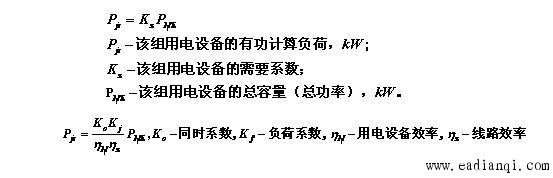

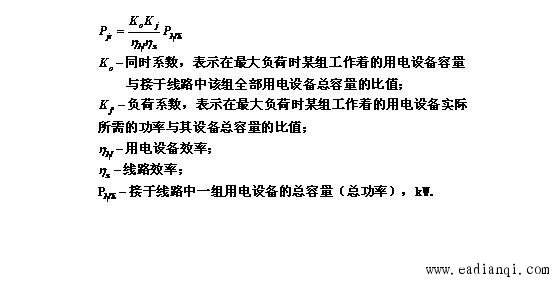

影响负荷计算的因数无法一一考虑，通常只是通过实测，将所有影响计算负荷的计算负荷的许多因素归并成一个系数—需要系数（Kx）。 自动控制网www.eadianqi.com版权所有  一般有经验资料确定需要系数。如教材P16-P17表1-5~1-7。 自动控制网www.eadianqi.com版权所有

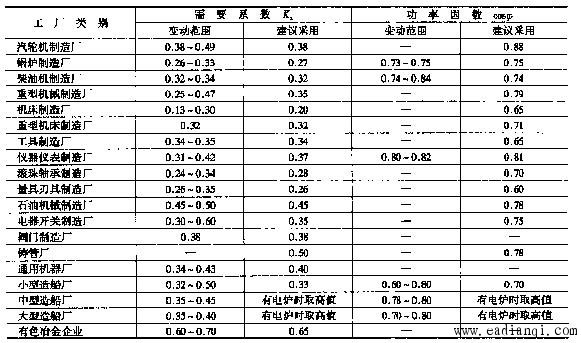

表1-5 一般工厂（全厂）需要系数及功率因数 自动控制网www.eadianqi.com版权所有

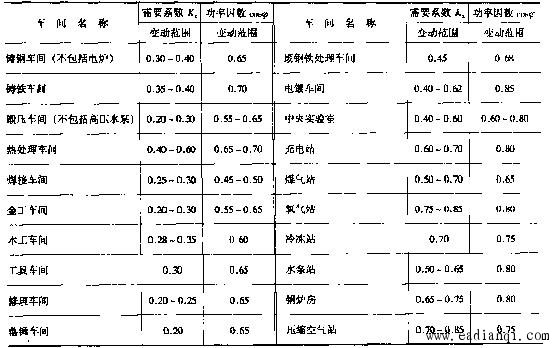

表1-6 各种车间（全车间）需要系数及功率因数 本文来自www.eadianqi.com

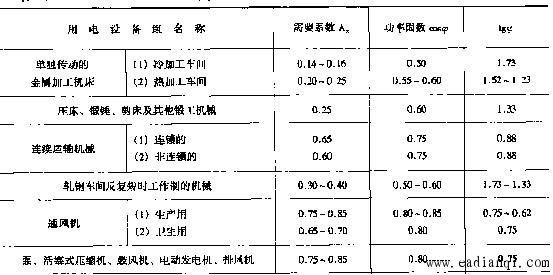

表1-7 用电设备组需要系数及功率因数（部分） 自动控制网www.eadianqi.com版权所有
例：已知小批量生产的冷加工机床组，拥有电压为380V的三相交流电动机7KW的3台、4.5kW的8台、2.8kw的17台和1.7kw的10台。试求该机床组的计算负荷。 本文来自www.eadianqi.com 解：查表1-7可得：kx=0.14~0.16，取kx=0.15，cosφ=0.5，tgφ=1.73，则： 本文来自www.eadianqi.com

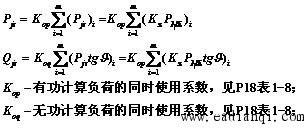

本文来自www.eadianqi.com (3)车间（多组）用电设备的计算负荷 本文来自www.eadianqi.com 设m组，各组需要系数不尽相同，各组最大负荷出现的时间也不相同，则需要除将各组计算负荷累加外，还须乘以一个同时使用系数Kop、Koq。 自动控制网www.eadianqi.com版权所有 其计算公式为： 自动控制网www.eadianqi.com版权所有
表1-8 需要系数的同时使用系数 自动控制网www.eadianqi.com版权所有
Kop、Koq的确定： 本文来自www.eadianqi.com 当用电设备组数越多时，取值越小；当组数越少时，取值越接近1。 自动控制网www.eadianqi.com版权所有 |
