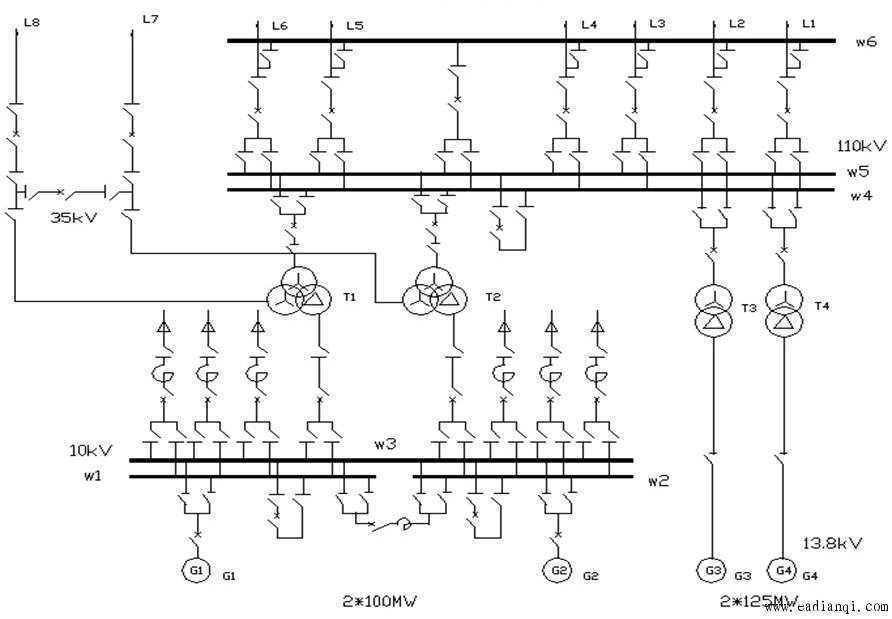

火电厂主接线见图1。

图 1 火电厂主接线图

选址：

1.煤矿附近的矿口电厂，多为凝汽式火电厂。不运输燃料、主要是输送电力；装机容量大，设备年利用小时数高。 自动控制网www.eadianqi.com版权所有

2.城市负荷中心（工业中心），多为热电厂。电力就地消化，只送出剩余电力；同时兼供热水或蒸汽。

接线特点： 自动控制网www.eadianqi.com版权所有

1.一般要设机端电压母线，供本地负荷；

自动控制网www.eadianqi.com版权所有

2.其余电力经升压后送给电力系统； 本文来自www.eadianqi.com

3.根据出线数目，采用单母线或双母线（分段）接线；

4.大容量机组，一般采用单元接线，实现机炉电的单元控制或集控。

自动控制网www.eadianqi.com版权所有

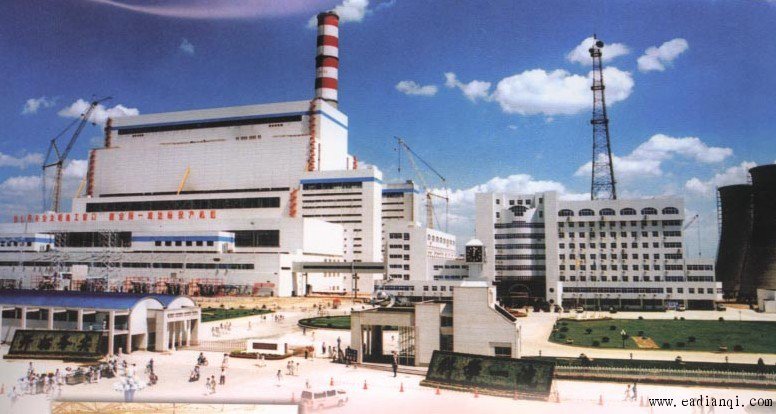

绥中发电厂装有2×80万kW超临界压力汽轮发电机组，是20世纪末我国单机容量最大的火力发电厂。见图2。 本文来自www.eadianqi.com
