两相—两相旋转变换（2s/2r变换）

时间:2015-09-19 19:11来源:www.eadianqi.com 编辑:自动控制网

把两个坐标系画在一起，即得下图。两相静止和旋转坐标系与磁动势（电流）空间矢量 2s/2r变换公式两相旋转两相静止坐标系的变换矩阵写成矩阵形式，得：式中是两相旋转坐标系变换到两相静止坐标系的变换阵。对式（6-96）两边都左乘以变换阵的逆矩阵，即

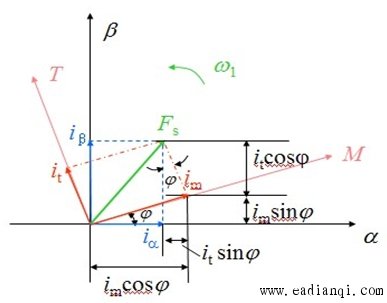

把两个坐标系画在一起，即得下图。
两相静止和旋转坐标系与磁动势（电流）空间矢量

2s/2r变换公式

两相旋转—两相静止坐标系的变换矩阵
写成矩阵形式，得：

式中

是两相旋转坐标系变换到两相静止坐标系的变换阵。本文来自www.eadianqi.com
对式（6-96）两边都左乘以变换阵的逆矩阵，即得：

两相静止—两相旋转坐标系的变换矩阵
则两相静止坐标系变换到两相旋转坐标系的变换阵是：

电压和磁链的旋转变换阵也与电流（磁动势）旋转变换阵相同。
