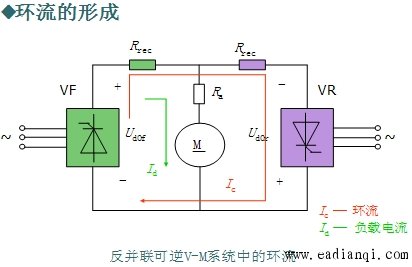

采用两组晶闸管反并联的可逆V-M系统，如果两组装置的整流电压同时出现，便会产生不流过负载而直接在两组晶闸管之间流通的短路电流，称作环流，如下图中所示。 环流的形成  Ic— 环流 Id — 负载电流 反并联可逆V-M系统中的环流 环流的的两重性 ①危害：一般地说，环流是不利的：徒然加重晶闸管和变压器的负担，增加无功功率损耗；环流过大时会损坏晶闸管；增设环流电抗器,投资费用增大，因此应该予以抑制或消除。 ②利用：利用环流作为流过晶闸管的基本负载电流，使VT工作在连续区，避免电流断续引起的非线性现象对系统动静态性能的影响；VT 中存在少量的环流，使VT总处于微导通状态，使换流较为容易，加快过渡过程。 |
