什么叫做开关?什么叫做隔离器?什么叫做隔离开关?

时间:2019-07-09 18:18来源:www.eadianqi.com 编辑:自动控制网
什么叫做开关? 开关,指的是能接通运行电流,并在一定时间范围之内承受故障电流(短路电流)的冲击的机械开关装置。所以,隔离开关是开关、负荷开关是开关,断路器也是开关。 什么叫 做隔离器?什么叫做隔离开关? 隔离器指的是能够隔离电路的器件。这里的
什么叫做开关?
开关,指的是能接通运行电流,并在一定时间范围之内承受故障电流(短路电流)的冲击的机械开关装置。所以,隔离开关是开关、负荷开关是开关,断路器也是开关。

什么叫做隔离器?什么叫做隔离开关?
隔离器指的是能够隔离电路的器件。这里的隔离包括两方面的内容,其一,隔离器具有隔离电压的能力。要做到这一点,其断口必须要具有足够的开距,能够承受产品规定的冲击电压;其二,隔离器必须具有明确的断点。这里的断点指的是触头,不是指操作手柄。

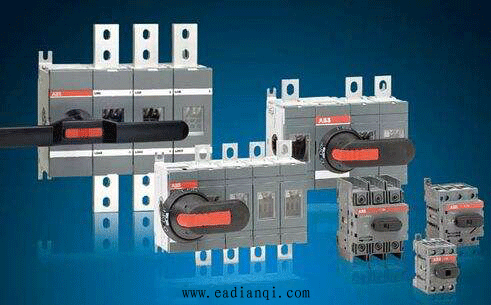

ABB隔离开关

自动控制网www.eadianqi.com版权所有


注意上图中,我们看到开关上有窗口,窗口内就是触头。对于开关的闭合和打开,我们都能从窗口中一目了然的看到。


隔离开关就是具有隔离器功能的开关为了让其触头可视化,隔离开关的触头一般不带灭弧罩,或者带有很简单的灭弧罩。也因此,隔离开关不允许带载拉闸。

隔离开关的参数:
◆额定电流In和额定电压Un。额定电流与温升有关,而额定电压则与开距有关。
◆由于隔离开关不具有分断能力,当发生短路后,它只能被动地承受短路电流的冲击。因此它必须具有如下短路参数:
本文来自www.eadianqi.com

①额定短时耐受电流Icw,也即隔离开关的热稳定性。它是隔离开关在1秒钟内承受的最大短路电流。
②额定短路接通能力Icm,也即隔离开关的动稳定性。它是隔离开关能够承受的最大短路电流峰值。
下面是GB14048.3《低压开关设备和控制设备 第3部分:隔离器、隔离开关......》对隔离开关的解释:
