提供电气设备、装置和元器件的种类字母代码和功能字母代码。 本文来自www.eadianqi.com

　1．基本文字符号 自动控制网www.eadianqi.com版权所有

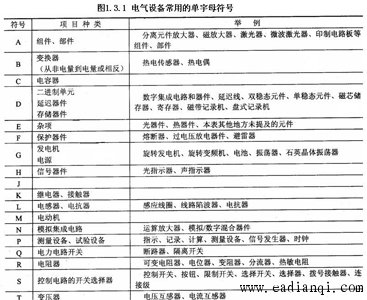

　（1）单字母符号 用英文字母将各种电气设备、装置和元器件划分为23大类，每一大类用个专用单字母符号表示。电气设备常用的单宇母符号见图1.3.1，如“R”表示电阻器类，“Q”表示电力电路的开关器件等。 本文来自www.eadianqi.com

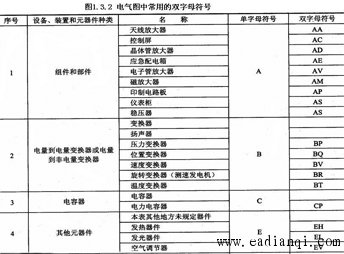

本文来自www.eadianqi.com

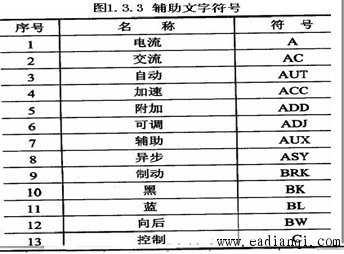

　　2. 辅助文字符号 表示电气设备、装置和元器件以及线路的功能、状态和特征。常用的辅助文字符号见图1.3.3，如，“ G”为电源的单字母符号，“ Sgnchronous generator”为同步发电机的英文名，则同步发电机的双字母符号为“ GS”。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

　3. 文字符号的组合 组合形式一般为：基本符号+辅助符号+数字序号 例如：第一台电动机，其文字符号为M1；第一个接触器，其文字符号为KM1 4．特殊用途文字符号 特殊用途的接线端子、导线等常用一些专用文字符号。 例如：三相交流系统电源分别用“L1、L2、L3”表示，三相交流系统的设备分别用“U、V、W”表示。  自动控制网www.eadianqi.com版权所有
