1.故障

油箱内部故障：绕组的相间短路、绕组的匝间短路、直接接地系统侧绕组的接地短路。 本文来自www.eadianqi.com

油箱外部故障：油箱外部绝缘套管、 引出线上发生相间短路或一相碰接变压器的箱壳（或称直接接地短路）。

自动控制网www.eadianqi.com版权所有

2.不正常运行（异常运行）

变压器的异常工作状态有：过负荷、由外部短路引起的过电流、油箱漏油引起的油位下降、外部接地短路引起中性点过电压、绕组过电压、频率降低引起的过励磁、变压器油温升高和冷却系统故障等。

自动控制网www.eadianqi.com版权所有

对于变压器故障应该动作于跳闸，不正常工况时应该发出信号。 本文来自www.eadianqi.com

3.保护配置

• （1）变压器的电流速断保护

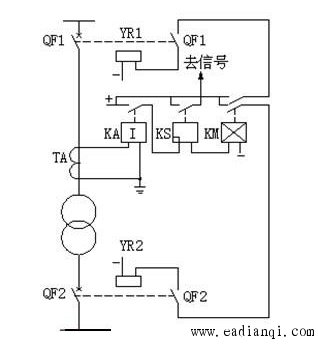

变压器的电流速断保护见图1。与瓦斯保护互相配合，可以保护变压器内部故障和电源侧套管及引出线上全部故障。 本文来自www.eadianqi.com

图1 变压器的电流速断保护

本文来自www.eadianqi.com

动作电流的整定：两者取大者 自动控制网www.eadianqi.com版权所有

• 1）按躲过变压器负荷侧母线上短路时流过保护的最大短路电流。
• 2）躲过变压器空载投入时的励磁涌流。
• （2）瓦斯保护

对于油箱内部故障及油面的降低而设置的。 本文来自www.eadianqi.com

原理：油箱内故障产生气体或油流，使气体继电器动作。

重瓦斯保护动作于跳闸（变压器两侧的断路器）；轻瓦斯保护动作于信号。

瓦斯保护见图2。

自动控制网www.eadianqi.com版权所有

图2 变压器瓦斯保护 自动控制网www.eadianqi.com版权所有

• （3）差动保护

主要保护变压器的内部故障（但不能保护全部，如油面降低和绕组匝间短路）。

自动控制网www.eadianqi.com版权所有

原理：基于比较变压器各侧的电流大小和相位的原理构成的。 本文来自www.eadianqi.com

整定原则： 自动控制网www.eadianqi.com版权所有

• 1）应躲过保护范围外部短路时的最大不平衡电流。
• 2）应躲开变压器的最大负荷电流，两者取大者
• （4）其它保护

过电流保护、零序电流保护、过励磁保护等。
