简称："Ⅱ段电流保护"

1.基本原理

由于无时限电流速断保护不能保护线路全长，增设第二套保护 。保护范围：一般延伸至下一线路，但不应超过下一线路I段或II段电流保护的范围。 带时限比无时限电流速断保护大一个或两个时限级差Δt，才有选择性动作。即动作电流值要躲过下一线路（相邻元件）I段或II段电流保护的动作值。

本文来自www.eadianqi.com

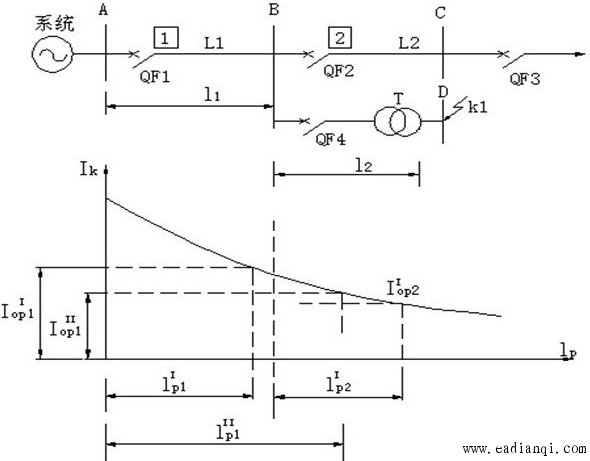

带时限电流速断保护见图1。 本文来自www.eadianqi.com

图1 带时限电流速断保护

  自动控制网www.eadianqi.com版权所有

2.整定计算

• （1）动作电流：按照与相邻线路的电流I段

或是与考虑与相邻变压器的速断保护配合的原则整定 自动控制网www.eadianqi.com版权所有

取其中最大者考虑动作电流

• （2）动作时间：

• （3）灵敏度：计算灵敏度系数

要求 本文来自www.eadianqi.com

限时电流速断保护的保护范围为本线路全长并延伸到相邻线路（元件）无时限保护动作区内，但是绝对不应超出相邻线路（元件）无时限保护动作区。

自动控制网www.eadianqi.com版权所有

3.带时限电流速断保护的接线

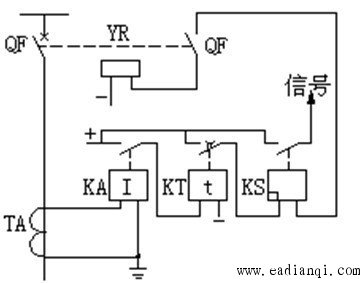

带时限电流速断保护的接线见图2。

图2 带时限电流速断保护的接线

本文来自www.eadianqi.com

• (1)为本线路无时限电流速断保护的后备保护（近后备）。
• (2)相邻线路上的动作范围只是线路的一部分，不能作为相邻线路的后备保护（远后备）。
• (3)需要装设一套过电流保护（电流III段）作为本线路的近后备保护以及相邻线路的远后备保护。
