无时限电流速断保护

时间:2016-05-04 07:23来源:www.eadianqi.com 编辑:自动控制网
简称：电流速断保护或I段电流保护。 1.基本原理 反应于电流增大而瞬时动作的电流保护。保护的动作电流按躲过下一线路出口处（本线路的末端、下一线路的始端）最大短路电流整定，满足选择性。K1与K2的短路电流近似，该处短路时，保护1不应动作。 保护设置见图

简称："电流速断保护"或"I段电流保护"。

自动控制网www.eadianqi.com版权所有

1.基本原理

反应于电流增大而瞬时动作的电流保护。保护的动作电流按躲过下一线路出口处（本线路的末端、下一线路的始端）最大短路电流整定，满足选择性。K1与K2的短路电流近似，该处短路时，保护1不应动作。 本文来自www.eadianqi.com

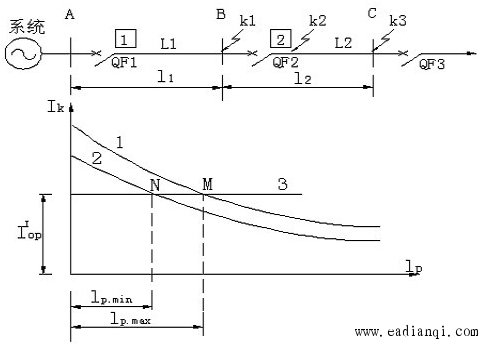

保护设置见图1。 本文来自www.eadianqi.com

学习流程图

图1 无时限电流速断保护

自动控制网www.eadianqi.com版权所有

2.整定计算
  • （1）动作电流：按照躲过最大运行方式下被保护线路末端三相短路电流 整定：
学习流程图
  • （2）动作时间：
学习流程图
  • （3）灵敏度：应满足：
学习流程图

无时限电流速断保护的保护范围为本线路全长的80%左右。其选择性由动作电流保证，本线路故障时，其它线路装设的无时限电流速断保护不会误动作。

本文来自www.eadianqi.com

  • 3.无时限电流速断保护的接线

无时限电流速断保护的接线见7.2.4。

自动控制网www.eadianqi.com版权所有

学习流程图

图4 无时限电流速断保护的接线

本文来自www.eadianqi.com
