常用的保护继电器及操作电源

时间:2016-04-29 09:02来源:www.eadianqi.com 编辑:自动控制网
常用的保护继电器符号和图形,见图1。 图1 电流继电器:反应电流增大而动作; 电压继电器:电压下降到一定的值时,触点闭合; 中间继电器:用以增加触点数量以及容量 ; 时间继电器:建立必要的延时,保证保护动作的选择性和某种逻辑关系; 信号继电器:继电

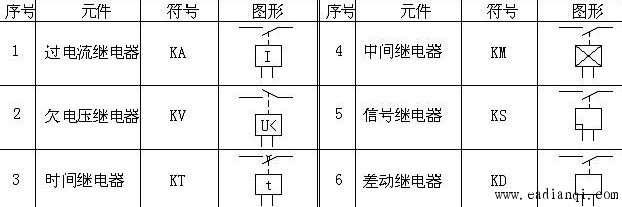

常用的保护继电器符号和图形,见图1。 本文来自www.eadianqi.com

学习流程图图1
  • 电流继电器:反应电流增大而动作;
  • 电压继电器:电压下降到一定的值时,触点闭合;
  • 中间继电器:用以增加触点数量以及容量 ;
  • 时间继电器:建立必要的延时,保证保护动作的选择性和某种逻辑关系;
  • 信号继电器:继电保护装置和自动装置动作的信号指示。
  • 常开触点:在没有带电时是开的;
  • 常闭触点:在没有带电时是闭合的。
  • 操作电源:

高压断路器的合闸跳闸回路以及继电保护装置中的操作回路、控制回路、信号回路等所需要的电源。

本文来自www.eadianqi.com

  • 分类:直流电源、整流电源、交流电源。
  • 要求:非常可靠;否则系统故障时,无法可靠动作。
