简单配电网的潮流计算

时间:2016-04-25 07:10来源:www.eadianqi.com 编辑:自动控制网
潮流计算:根据已知的负荷(功率)及电源电压计算出其它节点的电压和元件上的功率分布。潮流计算是电力系统中最基本、最常用的一种汁算。开式网:只有一端电源供电的网络。 一.计算中的两种类型: 1.同一电压等级的开式网计算 2.不同电压等组的开式网计算 二.

潮流计算:根据已知的负荷(功率)及电源电压计算出其它节点的电压和元件上的功率分布。潮流计算是电力系统中最基本、最常用的一种汁算。开式网:只有一端电源供电的网络。

本文来自www.eadianqi.com

一.计算中的两种类型:

1.同一电压等级的开式网计算
2.不同电压等组的开式网计算

二.计算中的三种情况:

1.已知末端电压和功率,求首端电压和功率

采用将电压和功率由已知点向未知点逐段递推计算的方法。即已知,求,见图1。 本文来自www.eadianqi.com

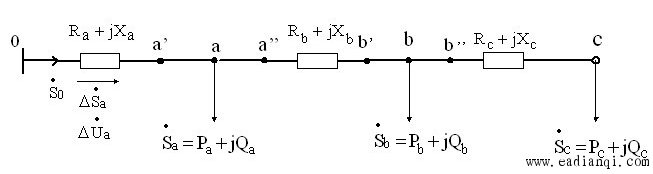

图1 已知末端电压和功率,求首端电压和功率
  • (1)功率计算:

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

  • 2)电压计算:

本文来自www.eadianqi.com

本文来自www.eadianqi.com

  • (3)对功率和电压交替计算,求

对于110kV及以下的网络,在计算电压损耗时常略去横分量,使计算进一步简化。在计算时需注意变压器两侧参数与电压的归算。 自动控制网www.eadianqi.com版权所有

2.已知首端电压和功率,求末端电压和功率

即已知,求,这种情况的电路见图2。

本文来自www.eadianqi.com

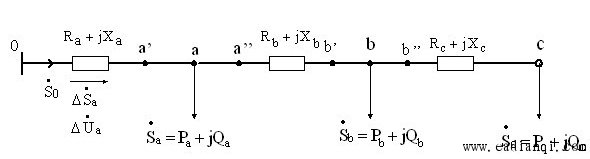

图2 已知首端电压和功率,求末端电压和功率
  • (1)功率计算:

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

  • 2.电压计算:

本文来自www.eadianqi.com

本文来自www.eadianqi.com

  • (3)对功率和电压交替计算:求
3.已知末端功率和首端电压,求首端功率和末端电压(常见)

即已知,求末端和首端,这种情况的电路见图3。

本文来自www.eadianqi.com

图3 已知末端功率和首端电压,求首端功率和末端电压

近似计算(常用):精确计算:不断迭代!

本文来自www.eadianqi.com

  • (1)设定各节点电压等于其额定电压:

本文来自www.eadianqi.com

,
  • (2)与第一种情况一样求出功率分布:

本文来自www.eadianqi.com

  • (3)与第二种情况一样求出各节点电压分布:

自动控制网www.eadianqi.com版权所有

常见的情况是给出开式配电网的末端负荷与首端电压。对于这种情况可进一步简化计算,不必进行反复递推。设全网为额定电压(一般可将全网参数归算到同一个电压等级),由网络末端向首端推算各元件的功率损耗和功率分布,而不计算电压;待求得首端功率后,再由给定的首端电压与求得的首端功率、网络各处的功率分布,从首端向末端推算各元件电压损耗和各母线(节点)电压,此时不再重新计算功率损耗与功率分布。实践证明,这样的方法对于工程计算来说具有足够的精度。

自动控制网www.eadianqi.com版权所有
