电子调光台灯控制电路

时间:2016-04-19 08:16来源:www.eadianqi.com 编辑:自动控制网
图 电子调光台灯控制电路 (1)调光灯不亮的维修 如图所示,接通电源,开关S关闭后用万用表测量电路中的电压,C1两电压,RP2与R1两端电压均正常,灯光也是好的。检测VD或VT,拆下VD,测其电阻为无穷大,更换VD后灯工作正常。 (2)灯开就亮,不能调亮 如图所

自动控制网www.eadianqi.com版权所有

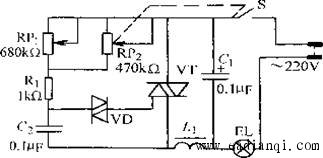

图 电子调光台灯控制电路 本文来自www.eadianqi.com

(1)调光灯不亮的维修

自动控制网www.eadianqi.com版权所有

如图所示,接通电源,开关S关闭后用万用表测量电路中的电压,C1两电压,RP2与R1两端电压均正常,灯光也是好的。检测VD或VT,拆下VD,测其电阻为无穷大,更换VD后灯工作正常。

自动控制网www.eadianqi.com版权所有

(2)灯开就亮,不能调亮 本文来自www.eadianqi.com

如图所示,调光灯开灯就亮的原因是电容C2开路,接通电源后,双向晶闸管就触发导通,而不能通过C2 R1 RP2等输出可调脉冲,控制晶闸管的导通角。 自动控制网www.eadianqi.com版权所有
