油罐的防雷接地

时间:2016-04-17 07:43来源:www.eadianqi.com 编辑:自动控制网
(1) 保护目的 ① 防止由于雷击火花引起油气爆炸,或由此造成油罐着火。 ② 防止油罐顶盖被雷电流造成局部破坏,通常雷电流波头能熔化小于 5mm 厚的钢板。油罐的防雷接地措施,常按储存油品的性质和油罐的不同结构形式来考虑。 (2) 防雷等级划分 油品的危

(1) 保护目的
① 防止由于雷击火花引起油气爆炸,或由此造成油罐着火。
② 防止油罐顶盖被雷电流造成局部破坏,通常雷电流波头能熔化小于 5mm 厚的钢板。油罐的防雷接地措施,常按储存油品的性质和油罐的不同结构形式来考虑。

自动控制网www.eadianqi.com版权所有

(2) 防雷等级划分 油品的危险程度按它的闪点来划分,闪点为 45℃ 及以下的属于易燃液体,其蒸气与空气的混合物具有爆炸危险;闪点为 45℃ 以上的属于可燃液体,一般在常
温下无爆炸危险,只有着火危险。凡是可燃气体都有爆炸危险。油罐防雷等级可分为三级。

本文来自www.eadianqi.com

① 闪点为 45℃ 以下易燃液体的开式储罐属于一级,要求防雷接地电阻不大于 5Ω。 自动控制网www.eadianqi.com版权所有

② 闪点为 45℃ 以下带有呼吸阀的液体储罐、壁厚小于5mm 的密闭金属容器和可燃气体密闭罐属于二级,要求防雷接地电阻不大于 10Ω。

自动控制网www.eadianqi.com版权所有

③ 闪点为 45℃ 以下具有呼吸阀的可燃液体储罐和闪点为45℃ 以下,但壁厚大于 5mm 的密闭金属容器属于三级,这类储罐无爆炸性危险,要求防雷接地电阻不大于 30Ω。 本文来自www.eadianqi.com

(3) 防雷接地措施

自动控制网www.eadianqi.com版权所有

① 属于一级防雷的储罐,一般可装独立避雷针,接地电阻不大于 10Ω。 本文来自www.eadianqi.com

② 属于二级防雷的储罐,可在罐顶直接安装或设独立避雷针;从节省金属材料和经济角度考虑,推荐采用在罐上安装的方式,接地电阻值不大于 10Ω;在山区建设接地电阻值很难
达到要求时,可以采用独立避雷针的方式,接地电阻值可降低一级 (30Ω),或按具体情况考虑。 自动控制网www.eadianqi.com版权所有

③ 属于三级防雷的储罐,一般可以不装避雷针,仅作接地即可。如对柴油等闪点在 60℃ 以上的油品的储罐就可如此。在强雷地区可根据当地地面建筑物着雷情况调查,决定是否在
罐顶加装避雷针。这时主要保护厚度在 5mm 以下的罐顶不受雷电流而造成局部损坏,接地电阻值不大于 30Ω。 自动控制网www.eadianqi.com版权所有

④ 对其他不同结构形式的油罐可按下述方法处理。 自动控制网www.eadianqi.com版权所有

a.浮顶油罐,由于罐内没有空隙,仅在顶盖与罐壁接触处有少量油气泄漏,顶盖随液面升降,故对一般浮顶油罐可以只作接地,不装避雷针。

本文来自www.eadianqi.com

b.球形液化气储罐,壁厚一般均在 5mm 以上,可以只作接地。 自动控制网www.eadianqi.com版权所有

c.埋地式油罐,凡是复土在 0.5m 以上者,可不考虑防雷措施;但如有呼吸阀引出地面,则在呼吸阀处需作局部防雷处理。 本文来自www.eadianqi.com

d.钢筋混凝土油罐如装避雷针时,可利用其本身钢筋作接地引下线;如有钢筋混凝土基础,其自然接地电阻在 5Ω 以下的,可利用其本身作接地极,但需施工时密切配合。 本文来自www.eadianqi.com

⑤ 常见油罐避雷针安装数量见表 1,避雷针长度见表2。

自动控制网www.eadianqi.com版权所有

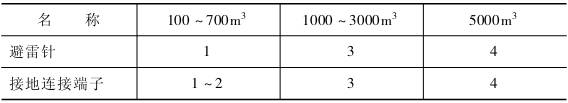

表1 常见油罐避雷针安装数量 单位:个

自动控制网www.eadianqi.com版权所有

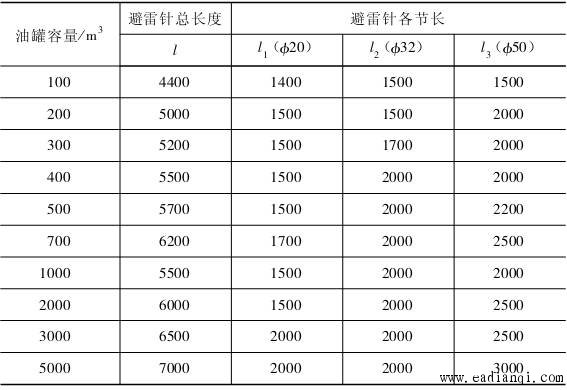

表2 常见油罐避雷针长度 单位:mm
自动控制网www.eadianqi.com版权所有

注:表中未考虑焊接部分长度。 本文来自www.eadianqi.com
