指针式万用表的使用与原理

时间:2017-05-20 17:57来源:www.eadianqi.com 编辑:自动控制网
万用表是万用电表的简称,它是我们电子制作中一个必不可少的工具。万用表能测量电流、电压、电阻、有的还可以测量三极管的放大倍数,频率、电容值、逻辑电位、分贝值等。万用表有很多种,现在最流行的有机械指针式的和数字式的万用表(见图)。它们各有优点

  “万用表”是万用电表的简称,它是我们电子制作中一个必不可少的工具。万用表能测量电流、电压、电阻、有的还可以测量三极管的放大倍数,频率、电容值、逻辑电位、分贝值等。万用表有很多种,现在最流行的有机械指针式的和数字式的万用表(见图)。它们各有优点。对于电子初学者,建议使用指针式万用表,因为它对我们熟悉一些电子知识原理很有帮助。下面我们介绍一些机械指针式万用表的原理和使用方法。 自动控制网www.eadianqi.com版权所有

  万用表的基本原理 自动控制网www.eadianqi.com版权所有

  万用表的基本原理是利用一只灵敏的磁电式直流电流表(微安表)做表头。当微小电流通过表头,就会有电流指示。但表头不能通过大电流,所以,必须在表头上并联与串联一些电阻进行分流或降压,从而测出电路中的电流、电压和电阻。下面分别介绍。

自动控制网www.eadianqi.com版权所有

  ·测直流电流原理 本文来自www.eadianqi.com

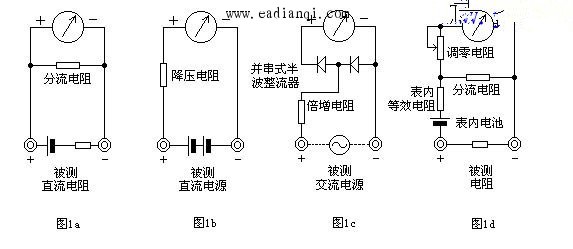

  如图1a所示,在表头上并联一个适当的电阻(叫分流电阻)进行分流,就可以扩展电流量程。改变分流电阻的阻值,就能改变电流测量范围。 自动控制网www.eadianqi.com版权所有

  ·测直流电压原理 自动控制网www.eadianqi.com版权所有

  如图1b所示,在表头上串联一个适当的电阻(叫倍增电阻)进行降压,就可以扩展电压量程。改变倍增电阻的阻值,就能改变电压的测量范围。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

  ·测交流电压原理

本文来自www.eadianqi.com

  如图1c所示,因为表头是直流表,所以测量交流时,需加装一个并、串式半波整流电路,将交流进行整流变成直流后再通过表头,这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。 本文来自www.eadianqi.com

  ·测电阻原理 本文来自www.eadianqi.com

  如图1d所示,在表头上并联和串联适当的电阻,同时串接一节电池,使电流通过被测电阻,根据电流的大小,就可测量出电阻值。改变分流电阻的阻值,就能改变电阻的量程。

自动控制网www.eadianqi.com版权所有

  万用表的使用 本文来自www.eadianqi.com

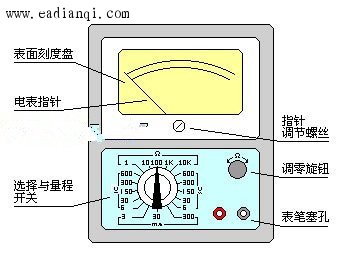

  万用表(以105型为例)的表盘如右图所示。通过转换开关的旋钮来改变测量项目和测量量程。机械调零旋钮用来保持指针在静止处在左零位。“Ω”调零旋钮是用来测量电阻时使指针对准右零位,以保证测量数值准确。

本文来自www.eadianqi.com

  万用表的测量范围如下: 本文来自www.eadianqi.com

  ·直流电压:分5档—0-6V;0-30V;0-150V;0-300V;0-600V。

自动控制网www.eadianqi.com版权所有

  ·交流电压:分5档—0-6V;0-30V;0-150V;0-300V;0-600V

本文来自www.eadianqi.com

  ·直流电流:分3档—0-3mA;0-30mA;0-300mA。

本文来自www.eadianqi.com

  ·电阻:分5档—R*1;R*10;R*100;R*1K;R*10K 本文来自www.eadianqi.com
