控制按钮开关结构原理、图形和文字符号

时间:2015-11-05 08:45来源:www.eadianqi.com 编辑:自动控制网
控制按钮简称按钮,是一种结构简单使用广泛的手动主令电器。在控制电路中作远距离手动控制电磁式电器用,也可以用来转换各种信号电路和电气联锁电路等。 控制按钮一般由按钮、复位弹簧、触头和外壳等部分组成。其结构如图1所示,图形和文字符号如图2所示。按

    控制按钮简称按钮,是一种结构简单使用广泛的手动主令电器。在控制电路中作远距离手动控制电磁式电器用,也可以用来转换各种信号电路和电气联锁电路等。

自动控制网www.eadianqi.com版权所有

    控制按钮一般由按钮、复位弹簧、触头和外壳等部分组成。其结构如图1所示,图形和文字符号如图2所示。按钮中触头的形式和数量根据需要可以装配成1常开1常闭到6常开6常闭形式。接线时,也可以只接常开或常闭触头。 本文来自www.eadianqi.com

    当按下按钮时,先断开常闭触头,而后接通常开触头,按钮释放后,在复位弹簧作用下使触头复位。 自动控制网www.eadianqi.com版权所有

    控制按钮可做成单式(一个按钮)、复式(两个按钮)和三联式(三个按钮)的形式。为便于识别各个按钮的作用,避免误操作,通常在按钮上作出不同标志或涂以不同颜色,一般红色表示停止按钮,绿色或黑色按钮表示启动按钮。

自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

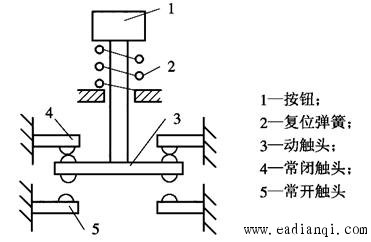

图1 控制按钮结构示意图

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

图2 控制按钮的图形和文字符号 自动控制网www.eadianqi.com版权所有

    控制按钮在结构上有按钮式、紧急式、钥匙式、旋钮式和保护式五种,可根据使用场合和具体用途来选用。
