塑壳刀开关的结构/图形、文字符号

时间:2015-11-05 08:39来源:www.eadianqi.com 编辑:自动控制网
塑壳刀开关是一种结构最简单、应用最广泛的手动电器,用作电路的电源开关和小容量的电动机非频繁启动的操作开关。塑壳刀开关由操作手柄、熔丝、触刀、触头座和底座组成,如图1所示。塑壳使电弧不致飞出灼伤操作人员,防止极间电弧造成电源短路; 熔丝起短路

    塑壳刀开关是一种结构最简单、应用最广泛的手动电器,用作电路的电源开关和小容量的电动机非频繁启动的操作开关。塑壳刀开关由操作手柄、熔丝、触刀、触头座和底座组成,如图1所示。塑壳使电弧不致飞出灼伤操作人员,防止极间电弧造成电源短路; 熔丝起短路保护作用。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

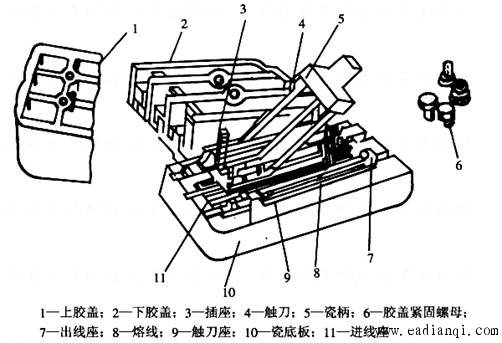

图1 塑壳刀开关的结构 自动控制网www.eadianqi.com版权所有

    刀开关安装时,手柄要向上,不得倒装或平装。倒装时手柄有可能因自动下滑而引起误合闸,造成人身安全事故。接线时,应将电源线接在熔丝上端,负载接在熔丝下端。这样拉闸后刀开关与电源隔离,便于更换熔丝。刀开关的图形、文字符号如图2所示。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

图2 刀开关的图形、文字符号

自动控制网www.eadianqi.com版权所有

    塑壳刀开关的技术数据见表1。 自动控制网www.eadianqi.com版权所有

    表1 HK2系列塑壳刀开关的技术数据
