（一）消火栓灭火系统简介

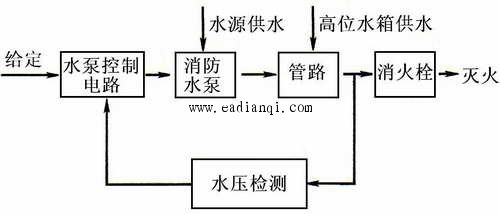

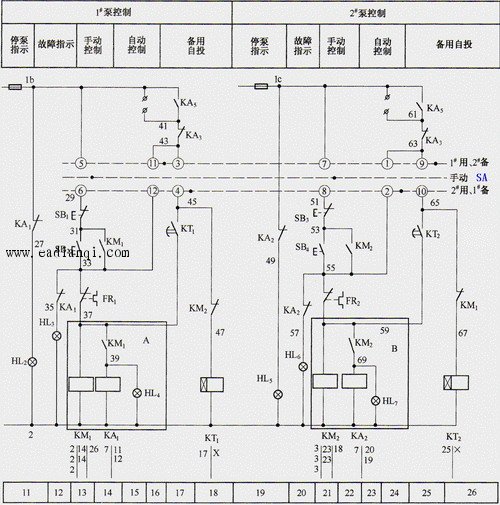

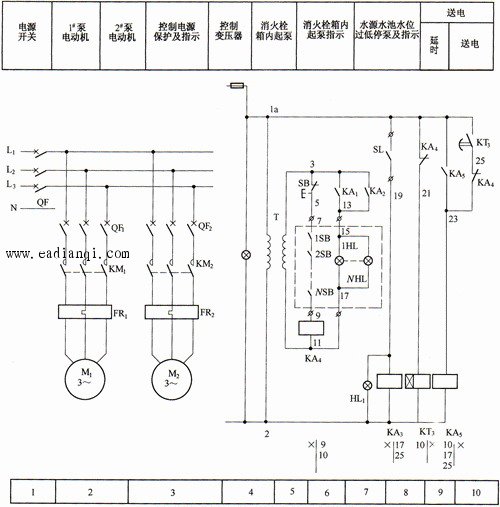

采用消火栓灭火是最常用的移动式灭火方式，它由蓄水池、加压送水装置（水泵）及室内消火栓等主要设备构成。 室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。 常用的加压设备有两种：消防水泵和气压给水装置。采用消防水泵时，在每个消火栓内设置消防按钮，灭火时用小锤击碎按钮上的玻璃小窗，按钮不受压而复位，从而通过控制电路启动消防水泵。采用气压给水装置时，可采用电接点压力表，通过测量供水压力来控制水泵的启动。 （二）消火栓用消防水泵的控制要求 消火栓灭火系统由消火栓、消防水泵、管网、压力传感器及电气控制电路组成。消火栓灭火系统属于闭环控制系统。当发生火灾时，控制电路接到消火栓泵启动指令发出消防水泵启动的主令信号后，消防水泵电动机启动，向室内管网提供消防用水，压力传感器用来监视管网水压，并将监测水压信号送至消防控制电路，形成反馈的闭环控制。 本文来自www.eadianqi.com  消火栓灭火系统框图 1.对消防水泵控制的三种方法有 (1)由消防按钮控制消防水泵的启停：当火灾发生时，用小锤击碎消防按钮的玻璃罩，按钮盒中按钮自动弹出，接通消防泵电路。 (2)由水流报警启动器，控制消防水泵的启停：当发生火灾时，高位水箱向管网供水时，水流冲击水流报警启动器，于是即可发出火灾报警，又可快速发出控制消防泵启动信号。 (3)由消防中心发出主令信号控制消防泵启停：当发生火灾时，灾区探测器将所测信号送至消防中心的报警控制器，再由报警控制器发出启动消防水泵的联动信号。 2.控制要求 (1)消火栓用消防泵多数是两台一组，一备一用，互为备用。 （2）互为备用的另一种形式为水压不足时，备用泵自动投入运行。另外，当水源无水时，水泵能自动停止运转，并设水泵故障指示灯。 (3)消火栓消防泵由消火栓箱内消防专用控制按钮及消防中心控制。 (4)设有工作状态选择开关：消火栓消防泵有手动、自动两种操作方式。 (5)消防按钮启动后，消火栓泵应自动投入运行，同时应在建筑物内部发出声光报警，通告住户。 本文来自www.eadianqi.com （6)为了防止消防泵误启动使管网水压过高而导致管网爆裂，需加设管网压力监视保护。 (7)消防泵属于一级供电负荷，需双电源供电，末端互投。 （三）两台消火栓用消防泵一用一备的电气控制  两台消火栓用消防泵一用一泵的电气控制线路（一）  两台消火栓用消防泵一用一泵的电气控制线路（二） 1．电动机配置情况及其控制 该电路共配置两台电动机M1和M2，采用直接启动方式，由接触器KM1、KM2控制。 断路器QF1、QF2分别作M1、M2的短路保护，热继电器FR1、FR2分别作M1、M2的长期过载保护。 2．主要电气元件的作用 （1）消防泵专用按钮的作用 1SB—NSB[6]为设在消火箱内的消防泵专用控制按钮，按钮上带有消防泵运行指示灯1HL～NHL[7]。消防泵专用控制按钮平时由玻璃片压着，其动合触头闭合，使中间继电器KA4[6]得电吸合。当发生火灾时，打碎消火栓箱内消防专用控制按钮的玻璃片，该消防专用控制按钮的动合触头复位断开，使KA4失电释放，从而启动消防泵。 自动控制网www.eadianqi.com版权所有 （2）万能转换开关的作用 万能转换开关SA为消防泵工作状态选择开关，可使两台泵分别处在1#泵用2#泵备、2#泵用1#泵备或两台泵均为手动的工作状态，其触头工作状态见下表。 万能转换开关SA触头工作状态

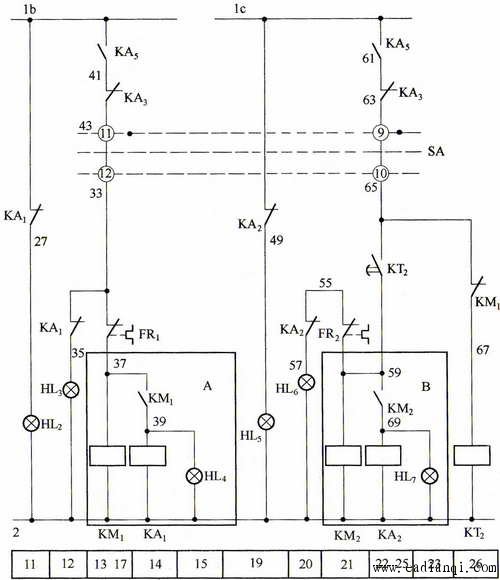

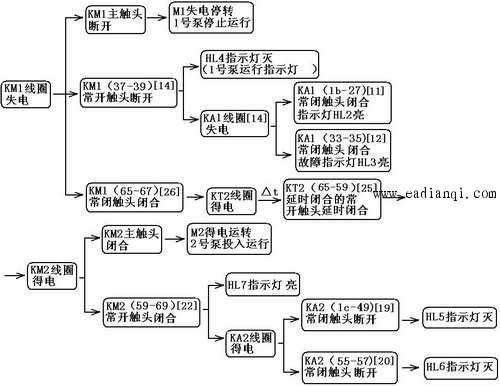

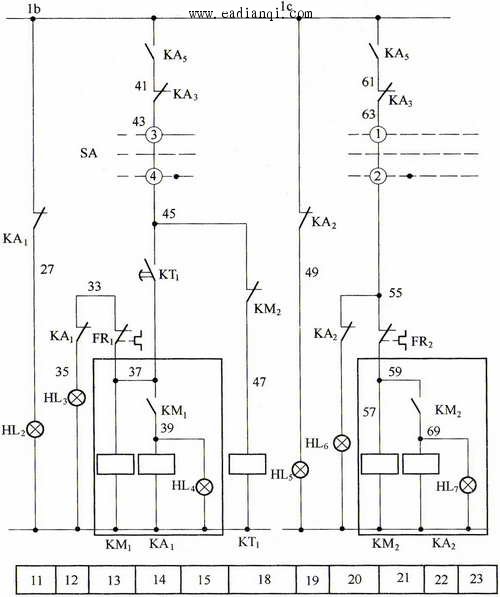

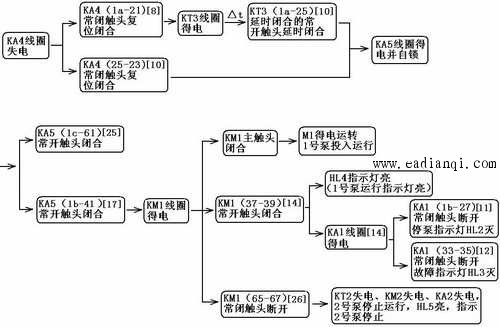

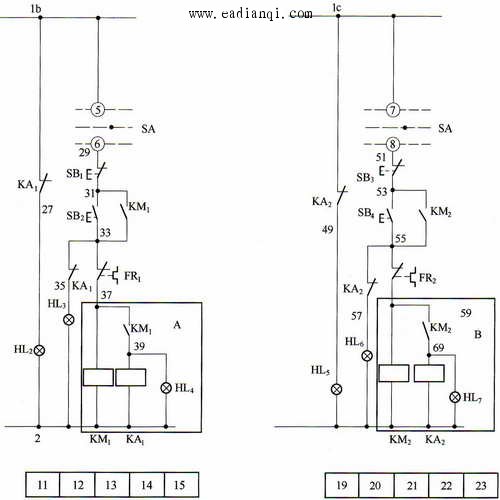

本文来自www.eadianqi.com （3）水源水池液位器SL的作用 水源水池液位器SL用于监视水源水池的水位，当水池水位过低时，液位器SL的动合触头SL(1a—19)[8]闭合，使中间继电器KA3[8]得电吸合，其动断触头KA3(41-43)[17]、KA3(61-63)[25]断开，使两台水泵的接触器均不能得电，使水泵无法运行。 （4）中间继电器KA5的作用 电动机M1、M2的控制电路中都有KA5的动合触头,只有KA5得电吸合，其动合触头闭合，M1、M2才能得电。KA5由通电延时时间继电器KT3[9]和KA4[6]控制，而KT3又由KA4控制，KA4由消防专用按钮1SB～NSB[6]控制。 3.线路工作原理分析 （1）手动控制 按下启动按钮SB2[13]或SB4[21])，接触器KM1[13](或KM2[21])得电吸合并自锁，其主触头[2或3]闭合，使电动机M1(或M2)得电启动运转，1#泵(或2#泵)运行。KM1(或KM2)的辅助动合触头KM1(37—39)[14](或KM2(59—69)[22])闭合，使中间继电器KA1[14](或KA2[22])得电吸合和运行指示灯HL4(或HL7)亮。KA1(或KA2)的动断触头KA1(1b-27)[11]和KA1(33-35)[12](或KA2(1c-49)[19]、KA2(55-57)[20])断开，使停泵指示灯HL2(或HL5)和故障指示灯HL3(或HL6)熄灭。 当电动机过载时，热继电器FR1(或FR2)的动断触头FR1(33-37)[13](或FR2(55-59)[21])断开，KM1(或KM2)失电释放，M1(或M2)失电停转，使1#泵(或2#泵)停止工作。 本文来自www.eadianqi.com 按下停止按钮SB1(或SB3)，KM1(或KM2)失电释放，使1#泵(或2#泵)停止工作。 （2）自动控制 将万能转换开关SA旋转至“1号泵工作，2号泵备用”档，其触点9–10、11–12闭合。 ①未发生火灾时的控制 消防专用控制按钮1SB～NSB[6]由玻璃片压着，其动合触头闭合，使中间继电器KA4[6]得电吸合，其动合触头KA4(1a-21)[8]断开，使通电延时时间继电器KT3[8]不能得电，其延时闭合的动合触头KT3(1a-25)[10]未闭合，KA5[9]不能得电，其动合触头KA5(1b-41)[17]、KA5(1c-61)[25]未闭合，KM1或KM2不工作，1#泵、2#泵均停止工作。由于KA1[14]、KA2[22]未得电，其动断触头闭合，使停泵指示灯HL2、HL5亮。 ②发生火灾而1#泵正常工作时的控制 当发生火灾时，打碎消防栓箱内消防专用按钮的玻璃片，该按钮的动合触头复位断开，使KA4[6]失电释放，引起各电器的动作顺序为：  ③当发生火灾且1#泵出现故障时的控制 由于1#泵出现故障，接触器KM1[13]跳闸，引起各电器元件的动作顺序为： 自动控制网www.eadianqi.com版权所有  ④在两台泵的控制电路中，与KA5的常开触头并联的引出线，接在消防控制模块上，由消防中心集中控制消防泵的启停。  （a） (b) 手动控制电路  （a）1号泵工作，2号泵备用的控制电路  （b）2号泵工作，1号泵备用的控制电路 本文来自www.eadianqi.com 工作泵和备用泵的控制电路 （a）1号泵工作，2号泵备用的控制电路（b）2号泵工作，1号泵备用的控制电路 |
