电子电路图的分类

时间:2014-11-12 08:45来源:未知 编辑:自动控制网
常遇到的电子电路图有原理图、方框图、装配图和印板图等 ( 一 ) 原理图 原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做电原理图。这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电 路中。分析电路时,通过识别图纸上
  常遇到的电子电路图有原理图、方框图、装配图和印板图等
  ( 一 ) 原理图

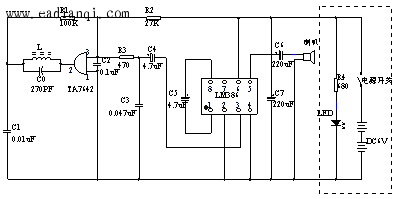

  原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电 路中。分析电路时,通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路的实际工作时情况。图 1 所示的就是一个收音机电路的原理图。

自动控制网www.eadianqi.com版权所有

图一

自动控制网www.eadianqi.com版权所有

  自动控制网www.eadianqi.com版权所有

  ( 二 ) 方框图 ( 框图 ) 自动控制网www.eadianqi.com版权所有

  方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说,这也是一 种原理图,不过在这种图纸中,除了方框和连线,几乎就没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的 连接方式,而方框图只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线(有时用带箭头的 连线)说明各个方框之间的关系。所以方框图只能用来体现电路的大致工作原理,而原理图除了详细地表明电路的工作原理之外,还可以用来作为采集元件、制作电 路的依据。

自动控制网www.eadianqi.com版权所有

  下图所示的就是上述收音机电路的方框图

自动控制网www.eadianqi.com版权所有



自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

图二

自动控制网www.eadianqi.com版权所有



本文来自www.eadianqi.com

 ( 三 ) 装配图

自动控制网www.eadianqi.com版权所有

  它是为了进行电路装配而采用的一种图纸,图上的符号往往是电路元件的实物的外形图。我们只要照着图上画的样子,依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。下面就是初学者常有看到的装配图:

自动控制网www.eadianqi.com版权所有



自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

图三 自动控制网www.eadianqi.com版权所有

  本文来自www.eadianqi.com

  装配图根据装配模板的不同而各不一样,大多数作为电子产品的场合,用的都是下面要介绍的印刷线路板,所以印板图是装配图的主要形式。如下图:

自动控制网www.eadianqi.com版权所有



自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

图四 自动控制网www.eadianqi.com版权所有

  本文来自www.eadianqi.com

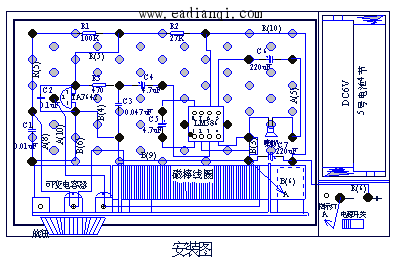

  在初学电子知识时,为了安全和扩大普及面,让更多年龄更小的学生能早一点接触电子技术,我们选用了螺孔板作为基本的安装模板,因此安装图也就变成另一种模式,如图: 自动控制网www.eadianqi.com版权所有



本文来自www.eadianqi.com

本文来自www.eadianqi.com

图五

自动控制网www.eadianqi.com版权所有



本文来自www.eadianqi.com

  自动控制网www.eadianqi.com版权所有

 ( 四 ) 印板图

自动控制网www.eadianqi.com版权所有

  印板图的全名是“印刷电路板图”或“印刷线路板图”,它和装配图其实属于同一类的电路图,都是供装配实际电路使用的。下面图 6 是某控制电路印刷线路板的正面,图 7 是它的反面。 本文来自www.eadianqi.com

  自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

图六 本文来自www.eadianqi.com

本文来自www.eadianqi.com

图七 自动控制网www.eadianqi.com版权所有

  本文来自www.eadianqi.com

  印刷电路板是在一块绝缘板上先覆上一层金属箔,再将电路不需要的金属箔腐蚀掉,剩下的部分金属箔作为电路元器件之间的连接线,然后将电路中的元器件安装在这 块绝缘板上,利用板上剩余的金属箔作为元器件之间导电的连线,完成电路的连接。由于这种电路板的一面或两面覆的金属是铜皮,所以印刷电路板又叫“覆铜 板”。印板图的元件分布往往和原理图中大不一样。这主要是因为,在印刷电路板的设计中,主要考虑所有元件的分布和连接是否合理,要考虑元件体积、散热、抗 干扰、抗耦合等等诸多因素,综合这些因素设计出来的印刷电路板,从外观看很难和原理图完全一致;而实际上却能更好地实现电路的功能。

自动控制网www.eadianqi.com版权所有

  随着科技发展,现在印刷线路板的制作技术已经有了很大的发展;除了单面板、双面板外,还有多面板,已经大量运用到日常生活、工业生产、国防建设、航天事业等许多领域。 自动控制网www.eadianqi.com版权所有

  在上面介绍的四种形式的电路图中,电原理图是最常用也是最重要的,能够看懂原理图,也就基本掌握了电路的原理,绘制方框图,设计装配图、印板图这都比较容易了。掌握了原理图,进行电器的维修、设计,也是十分方便的。因此,关键是掌握原理图 本文来自www.eadianqi.com
