电动机型号编制方法(GB4831-1984电机产品型号编制方法)

时间:2014-11-15 10:00来源:www.eadianqi.com 编辑:自动控制网
1、产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成,并按下列顺序排列: 1234 产品代号 规格代号 特殊环境代号 补充代号 2、电机的产品代号由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。 2.1 类型代号系

1、产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成,并按下列顺序排列: 本文来自www.eadianqi.com

1——2——3——4

自动控制网www.eadianqi.com版权所有

产品代号 规格代号 特殊环境代号 补充代号

本文来自www.eadianqi.com

2、电机的产品代号由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

自动控制网www.eadianqi.com版权所有

2.1 类型代号系表征电机的各种类型而采用的汉语拼音字母,见下表:

自动控制网www.eadianqi.com版权所有

类型代号

本文来自www.eadianqi.com

序号 本文来自www.eadianqi.com

电机类型

自动控制网www.eadianqi.com版权所有

代号

自动控制网www.eadianqi.com版权所有

1 本文来自www.eadianqi.com

异步电动机(笼型及绕线形) 本文来自www.eadianqi.com

Y 本文来自www.eadianqi.com

2 自动控制网www.eadianqi.com版权所有

同步电动机 本文来自www.eadianqi.com

T 本文来自www.eadianqi.com

3

自动控制网www.eadianqi.com版权所有

同步发电机(除汽轮发电机) 自动控制网www.eadianqi.com版权所有

TF

自动控制网www.eadianqi.com版权所有

4 本文来自www.eadianqi.com

直流电动机

本文来自www.eadianqi.com

Z 自动控制网www.eadianqi.com版权所有

5

本文来自www.eadianqi.com

直流发电机 自动控制网www.eadianqi.com版权所有

ZF

自动控制网www.eadianqi.com版权所有

6

本文来自www.eadianqi.com

汽轮发电机

自动控制网www.eadianqi.com版权所有

QF

自动控制网www.eadianqi.com版权所有

7

本文来自www.eadianqi.com

水轮发电机

自动控制网www.eadianqi.com版权所有

SF

自动控制网www.eadianqi.com版权所有

8 本文来自www.eadianqi.com

测功机 本文来自www.eadianqi.com

C

自动控制网www.eadianqi.com版权所有

9

自动控制网www.eadianqi.com版权所有

交流换向器电动机

本文来自www.eadianqi.com

H 本文来自www.eadianqi.com

10 本文来自www.eadianqi.com

潜水电泵 自动控制网www.eadianqi.com版权所有

Q

本文来自www.eadianqi.com

11 自动控制网www.eadianqi.com版权所有

纺织用电机

自动控制网www.eadianqi.com版权所有

F

自动控制网www.eadianqi.com版权所有

2.2 特点代号系表征电机的性能、结构或用途而采用的汉语拼音字母,对于防爆电机类型的字母A(增安型)、B(隔爆型)、W(无火花型)应标于电机特点代号首位,即紧接在电机类型代号后面的标注。

自动控制网www.eadianqi.com版权所有

2.3 设计序号系指电机产品设计的顺序,用阿拉伯数字标示。对于第一次设计的产品,不标注设计序号。从基本系列派生的产品,其设计序号按基本系列标注;专用系列产品则按本身设计的顺序标注。 本文来自www.eadianqi.com

2.4 励磁方式代号分别用字母S表示3次谐波励磁、J表示晶闸管励磁、X表示相复励磁,并应标于设计序号之后,当不必设计序号时,则标于特点代号之后,并用短划分开。

本文来自www.eadianqi.com

3、常用异步电动机的产品代号见下表: 自动控制网www.eadianqi.com版权所有

常用异步电动机的产品代号

自动控制网www.eadianqi.com版权所有

序号 本文来自www.eadianqi.com

产品名称 自动控制网www.eadianqi.com版权所有

产品代号 本文来自www.eadianqi.com

代号汉字意义

本文来自www.eadianqi.com

1 自动控制网www.eadianqi.com版权所有

三相异步电动机 自动控制网www.eadianqi.com版权所有

Y 本文来自www.eadianqi.com

本文来自www.eadianqi.com

2 自动控制网www.eadianqi.com版权所有

绕线转子三相异步电动机 自动控制网www.eadianqi.com版权所有

YR 自动控制网www.eadianqi.com版权所有

异绕

自动控制网www.eadianqi.com版权所有

3

本文来自www.eadianqi.com

三相异步电动机(高效率)

自动控制网www.eadianqi.com版权所有

YX

本文来自www.eadianqi.com

异效

本文来自www.eadianqi.com

4

自动控制网www.eadianqi.com版权所有

增安型三相异步电动机

自动控制网www.eadianqi.com版权所有

YA 本文来自www.eadianqi.com

异安

自动控制网www.eadianqi.com版权所有

5 自动控制网www.eadianqi.com版权所有

隔爆型三相异步电动机 自动控制网www.eadianqi.com版权所有

YB

本文来自www.eadianqi.com

异爆 本文来自www.eadianqi.com



4、电机的规格代号用中心高、铁心外径、机座号、机壳外径、轴伸直径、凸缘代号、机座长度、铁心长度、功率、电流等级、转速或极数等来表示。 本文来自www.eadianqi.com

主要系列产品的规格代号按下表的规定。其他系列产品如确有需要采用上列以外的其他参数来表示时,应在该产品的标准中说明。 本文来自www.eadianqi.com

机座长度采用国际字母符号来表示,S表示短机座,M表示中机座,L表示长机座。铁心长度按由短至长顺序用数字1、2、3…表示。凸缘代号采用国际通用字母符号FF(凸缘上带通孔)或FT(凸缘上带螺孔)连同凸缘固定孔中心基圆直径的数值来表示。

自动控制网www.eadianqi.com版权所有

系列产品的规格代号 本文来自www.eadianqi.com

序号

自动控制网www.eadianqi.com版权所有

系列产品

本文来自www.eadianqi.com

规格代号 自动控制网www.eadianqi.com版权所有

1

自动控制网www.eadianqi.com版权所有

小型异步电动机

自动控制网www.eadianqi.com版权所有

中心高(mm)-机座长度(字母代号)-铁心长度(数字代号)-极数

本文来自www.eadianqi.com

2

自动控制网www.eadianqi.com版权所有

中大型异步电动机

本文来自www.eadianqi.com

中心高(mm)-铁心长度(数字代号)-极数

自动控制网www.eadianqi.com版权所有

3

自动控制网www.eadianqi.com版权所有

小型同步电动机

自动控制网www.eadianqi.com版权所有

中心高(mm)-机座长度(字母代号)-铁心长度(数字代号)-极数 本文来自www.eadianqi.com

4

自动控制网www.eadianqi.com版权所有

中大型同步电动机 本文来自www.eadianqi.com

中心高(mm))-铁心长度(数字代号)-极数 本文来自www.eadianqi.com

5

自动控制网www.eadianqi.com版权所有

汽轮发电机 自动控制网www.eadianqi.com版权所有

功率(MW)-极数

本文来自www.eadianqi.com

6 本文来自www.eadianqi.com

中小型水轮发电机 本文来自www.eadianqi.com

功率(kW)-极数/定子铁心外径(mm) 本文来自www.eadianqi.com

7

自动控制网www.eadianqi.com版权所有

大型水轮发电机

自动控制网www.eadianqi.com版权所有

功率(MW)-极数/定子铁心外径(mm)

本文来自www.eadianqi.com

8

本文来自www.eadianqi.com

测功机

本文来自www.eadianqi.com

功率(kW)-转速(仅对直流测功机)

自动控制网www.eadianqi.com版权所有

9 本文来自www.eadianqi.com

分马力电动机 本文来自www.eadianqi.com

(小功率电动机)

自动控制网www.eadianqi.com版权所有

中心高或机壳外径(mm)-(或/)机座长度(字母代号)-铁心长度、电压、转速(均用数字代号) 本文来自www.eadianqi.com

5、电机的特殊环境代号按下表的规定选用 自动控制网www.eadianqi.com版权所有

特殊环境代号 本文来自www.eadianqi.com

“高”原用 本文来自www.eadianqi.com

G 本文来自www.eadianqi.com

“船”(海)用

本文来自www.eadianqi.com

H 本文来自www.eadianqi.com

户“外”用

本文来自www.eadianqi.com

W 自动控制网www.eadianqi.com版权所有

化工防“腐”用

本文来自www.eadianqi.com

F

本文来自www.eadianqi.com

“热”带用

自动控制网www.eadianqi.com版权所有

T

本文来自www.eadianqi.com

“湿热”带用

自动控制网www.eadianqi.com版权所有

TH 自动控制网www.eadianqi.com版权所有

“干热”带用 本文来自www.eadianqi.com

TA

自动控制网www.eadianqi.com版权所有

6、环境条件的考虑

本文来自www.eadianqi.com

特殊环境派生系列,实质上属于结构派生系列,它是在基本系列结构设计的基础上作一些改动,使产品具有某种特殊的防护能力(例如防爆、化工防腐、户外和船用等)。这些系列的部分结构部件及防护措施与基本系列不同。环境派生有:

本文来自www.eadianqi.com

特殊环境条件 代号 自动控制网www.eadianqi.com版权所有

湿热型,有气候防护场所   TH

自动控制网www.eadianqi.com版权所有

干热型,有气候防护场所   TA

自动控制网www.eadianqi.com版权所有

热带型,有气候防护场所   T

自动控制网www.eadianqi.com版权所有

湿热型,无气候防护场所   THW

本文来自www.eadianqi.com

干热型,无气候防护场所   TAW 本文来自www.eadianqi.com

热带型,无气候防护场所   TW

自动控制网www.eadianqi.com版权所有

户内,轻防腐型  无代号

本文来自www.eadianqi.com

户内,中等防腐型   F1

本文来自www.eadianqi.com

户内,强防腐型  F2 本文来自www.eadianqi.com

户外,轻防腐型  W 自动控制网www.eadianqi.com版权所有

户外,中等防腐型   WF1 自动控制网www.eadianqi.com版权所有

户外,强防腐型  WF2 自动控制网www.eadianqi.com版权所有

高原用 G

自动控制网www.eadianqi.com版权所有

对于特殊环境条件下使用的电动机,订货时应在电机型号后加注特殊环境代号。 本文来自www.eadianqi.com

注:1)有气候防护场所:户内或具有较好遮蔽(其建筑结构能防止或减少室外气候日变化的影响,包括棚下条件)的场所。 本文来自www.eadianqi.com

2)无气候防护场所:全露天或仅有简单遮蔽(几乎不能防止室外气候日变化的影响)的场所。

本文来自www.eadianqi.com

7、电机的补充代号仅适用于有此要求的电机。补充代号用汉语拼音字母或阿拉伯数字表示。补充代号所代表的内容,在产品标准中有规定。

本文来自www.eadianqi.com

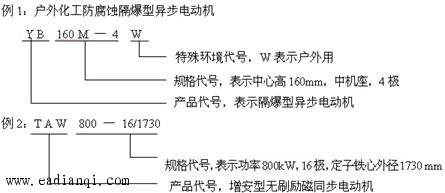

8、产品型号示例

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

我公司低压电机(1140V及以下)主要产品代号有:Y、YA、YB2、YXn、YAXn、YBXn、YW、YBF、YBK2、YBS、YBJ、YBI、YBSP、YZ、YZR等; 本文来自www.eadianqi.com

高压电机(3000V及以上)主要产品代号有:Y、YKK、YKS、Y2、YA、YB、YB2、YAKK、YAKS、YBF、YR、YRKK、YRKS、TAW、YFKS、QFW等。 本文来自www.eadianqi.com
