三种双速电动机高低速控制线路电路图原理

时间:2015-11-09 08:32来源:www.eadianqi.com 编辑:自动控制网
图 三种双速电动机高低速控制线路 图中接触器KM1动作为低速,KM2动作为高速。 图(a)右上用开关S实现高、低速控制;图(a)右下用复合按钮SB2和SB3来实现高、低速控制。采用复合按钮连锁,可使高低速直接转换,而不必经过停止按钮。这两种方式均用于小功率

自动控制网www.eadianqi.com版权所有

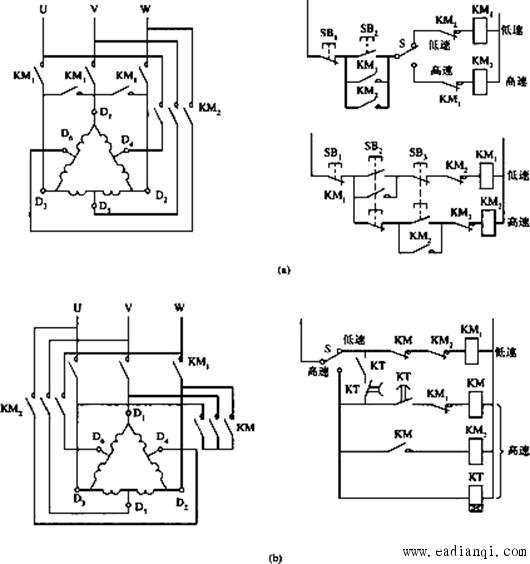

图 三种双速电动机高低速控制线路

自动控制网www.eadianqi.com版权所有

  图中接触器KM1动作为低速,KM2动作为高速。 自动控制网www.eadianqi.com版权所有

  图(a)右上用开关S实现高、低速控制;图(a)右下用复合按钮SB2和SB3来实现高、低速控制。采用复合按钮连锁,可使高低速直接转换,而不必经过停止按钮。这两种方式均用于小功率电动机。 自动控制网www.eadianqi.com版权所有

  图(b)右用开关S转换高低速。接触器KM1动作时,电动机为低速运行状态;接触器KM2和KM动作时,电动机为高速运行状态。当开关S绊倒高速时,由时间继电器的两个触点首先接通低速,经延时后自动切换到高速,以便限制启动电流。此控制方式适用于较大容量的电动机。 本文来自www.eadianqi.com
