电动机Y-△降压启动控制线路

时间:2015-11-07 08:37来源:www.eadianqi.com 编辑:自动控制网
正常运行时定子绕组接成△联结的笼型异步电动机,常用Y-△减压启动的方法限制启动电流。启动时,定子绕组先接成Y形联接,待转速上升到接近额定转速时,再将定子绕组接成△形联接,电动机全压运行。图所示控制线路的工作过程如下: 合上Q,按下SB2,KM2线圈得

   正常运行时定子绕组接成△联结的笼型异步电动机,常用Y-△减压启动的方法限制启动电流。启动时,定子绕组先接成Y形联接,待转速上升到接近额定转速时,再将定子绕组接成△形联接,电动机全压运行。图所示控制线路的工作过程如下:

自动控制网www.eadianqi.com版权所有

    合上Q,按下SB2,KM2线圈得电自保,KM1线圈得电,使M进行Y形联接启动,同时KT线圈也得电。当M的转速接近额定转速时,到达时间继电器KT整定时间,KT的常闭延时触点先打开,KM1线圈失电,KT的常开延时触点后闭合,KM3线圈得电自保,M定子绕组△形联接全压运转,同时KT线圈也失电。图中KM1、KM3的辅助常闭触点可防止KM1、KM3同时得电造成电源短路。 本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

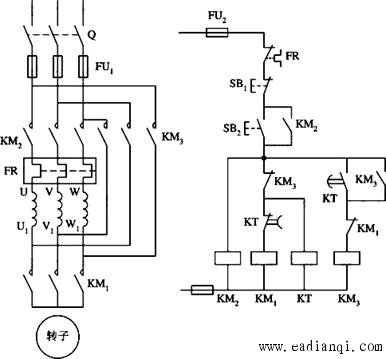

图 Y-△降压启动控制线路
