电动机启动时在三相定子电路中串接电阻，使电动机定子绕组电压降低，启动后再将电阻短路，电动机仍然在正常电压下运行。这种启动方式由于不受电动机接线形式的限制，设备简单，因而在中小型机床中也有应用。机床中也常用这种串电阻的方法限制点动调整时的启动电流。图所示控制线路的工作过程如下： 自动控制网www.eadianqi.com版权所有

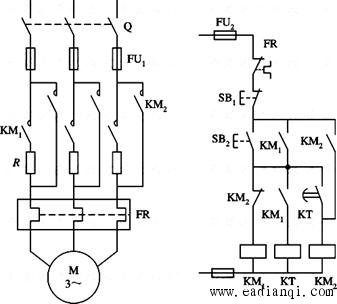

图 定子串电阻降压启动控制线路 本文来自www.eadianqi.com 合上Q，按下SB2，KM1线圈得电自保，其常开主触点闭合，电动机M串电阻R启动，且使时间继电器KT线圈得电。当到达KT的整定时间时（此时M的转速接近额定转速），其常开延时触点闭合，KM2线圈得电自保，KM2的常闭辅助触点先打开，使KM1线圈失电，进而使KT线圈失电，由于常开主触点KM2闭合，将R短接，M全压运转。 本文来自www.eadianqi.com |
