自动循环控制线路

时间:2015-09-23 07:29来源:www.eadianqi.com 编辑:自动控制网
图1 机床工作台自动往复运动示意图 图2 行程开关 正反转自动循环控制电路工作过程: 按下正向起动按钮SB2,接触器KM1得电动作并自锁,电动机正转使工作台前进。运行到SQ2位置,撞块压下SQ2,SQ2常闭触点使KM1断电,SQ2的常开触点使KM2得电动作并自锁,电动机

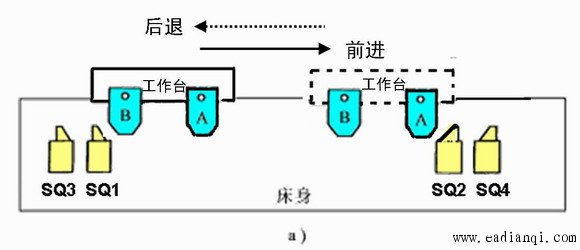

图1 机床工作台自动往复运动示意图

本文来自www.eadianqi.com


图2 行程开关 自动控制网www.eadianqi.com版权所有

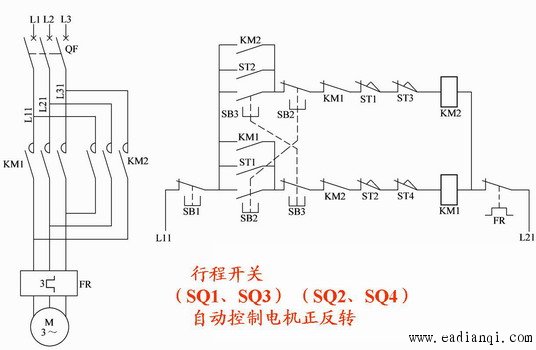

正反转自动循环控制电路工作过程: 本文来自www.eadianqi.com

按下正向起动按钮SB2,接触器KM1得电动作并自锁,电动机正转使工作台前进。运行到SQ2位置,撞块压下SQ2,SQ2常闭触点使KM1断电,SQ2的常开触点使KM2得电动作并自锁,电动机反转使工作台后退。工作台运动左端点撞块压下SQ1时,KM2断电,KM1又得电动作,电动机又正转使工作台前进,这样一直循环。 自动控制网www.eadianqi.com版权所有

SB1为停止按钮。SB2与SB3为不同方向的复合起动按钮,改变工作台方向时,不按停止按钮可直接操作。

自动控制网www.eadianqi.com版权所有

限位开关SQ3、SQ4限位保护作用:SQ3与SQ4安装在极限位置,由于某种故障,工作台到达SQ1(或SQ2)位置,未能切断KM1(或KM2),工作台将继续移动到极限位置,压下SQ3(或SQ4),此时最终把控制回路断开,使电动机停止,避免工作台由于越出允许位置所导致的事故。 自动控制网www.eadianqi.com版权所有

行程控制:用行程开关按照机械运动部件的位置或位置的变化所进行的控制,称作按行程原则的自动控制。  自动控制网www.eadianqi.com版权所有
