电动机顺序控制的接线方法：要求接触器KM1动作后接触器KM2才能动作，故将接触器KM1的常开触头串接于接触器KM2的线圈电路中。

自动控制网www.eadianqi.com版权所有

图  两台电动机顺序起动控制线路图 本文来自www.eadianqi.com

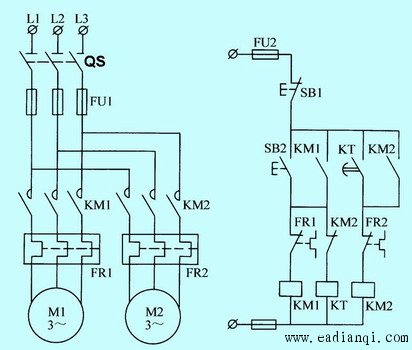

图  时间继电器控制的顺序起动电路

 控制线路工作过程：设电路要求M1启动50秒后，M2启动。        自动控制网www.eadianqi.com版权所有

按启动按钮SB2，KM1线圈得电并自锁，KM1主触点闭合，电动机M1接通电源开始转动，同时KT线圈得电。时间继电器开始定时，定时50秒到，时间继电器延时闭合常开触点KT闭合，接触器KM2线圈得电并自锁，KM2主触点闭合，电动机M2接通电源开始转动。同时KM2常闭触点断开，切断KT线圈的电源。
