异步电动机的负载运行

时间:2015-09-21 18:15来源:www.eadianqi.com 编辑:自动控制网
三相异步电动机定子三相绕组与三相电源接通。转轴上拖动机械负载以转速n稳速运行称为负载运行。 一、气隙合成旋转磁场 二、定子、转子电动势方程 三、等效的静止转子折算 图315所示的定、转子电路,虽可表示异步电动机定、转子侧及其相互联系,但定、转子电

  三相异步电动机定子三相绕组与三相电源接通。转轴上拖动机械负载以转速n稳速运行称为负载运行。

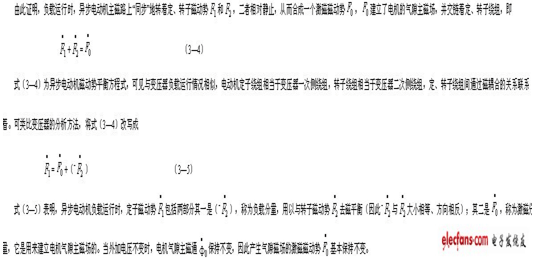

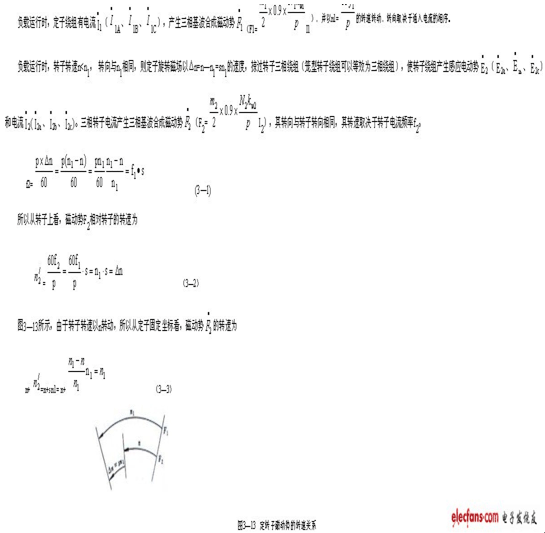

  一、气隙合成旋转磁场

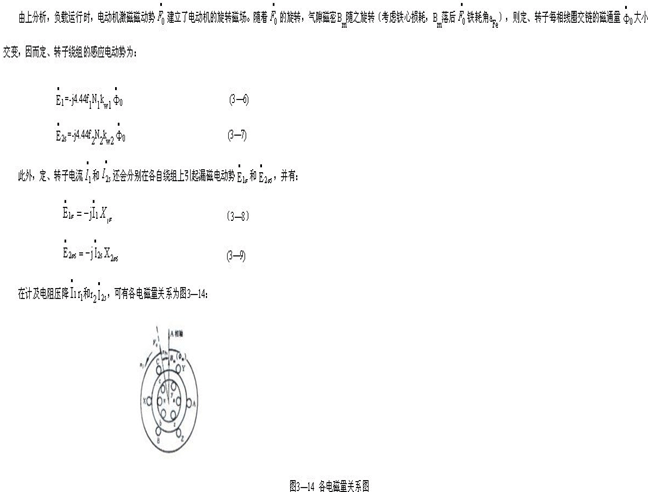

  二、定子、转子电动势方程



  三、等效的静止转子——折算

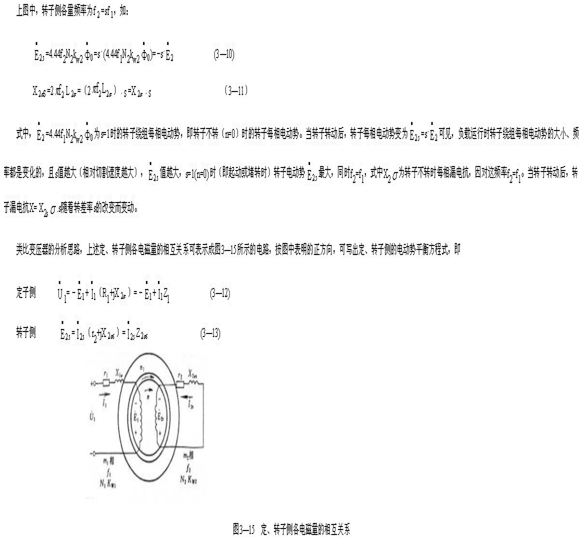

  图3—15所示的定、转子电路,虽可表示异步电动机定、转子侧及其相互联系,但定、转子电路的频率不同,相数、有效匝数也不同。给异步电动机的分析带来困难。由于电动机定、转子磁耦合的联系主要体现在转子磁动势对定子侧的作用上。为此知:只要保证转子磁动势不变(相应地功率传递关系也不变),那么就可以用一个等效转子代替实际转子,称之为“折算”。该等效转子的频率应为f1,相数为m1,有效匝数为N1kw1,与定子侧完全相同。

本文来自www.eadianqi.com

(一)频率折算

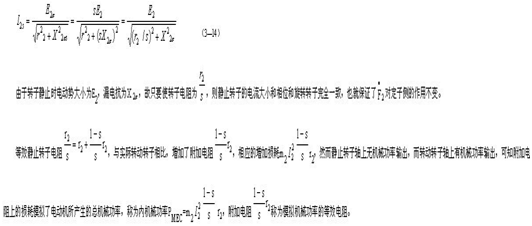

因f2=sf1,可知使s=1,则f2=f1,即将实际旋转的转子等效为静止的转子。前述分析知,不论转子转动与否,相对于定子固定坐标的转速均为n1,用静止转子代替转动转子后,的转速、转向是不变的,而大小及空间位置取决于转子电流的大小及相位(),因此可得出实际旋转的转子电流有效值为

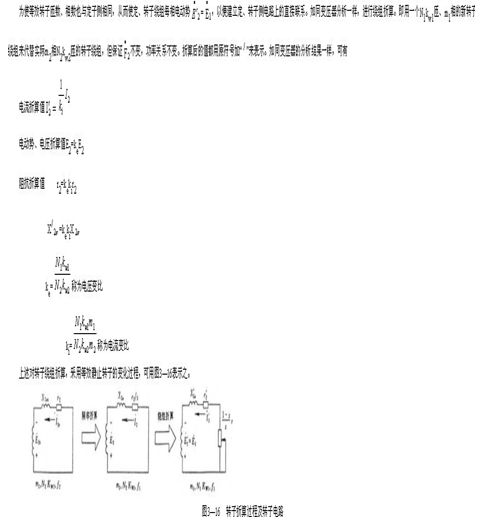

  (二)绕组折算
         本文来自www.eadianqi.com

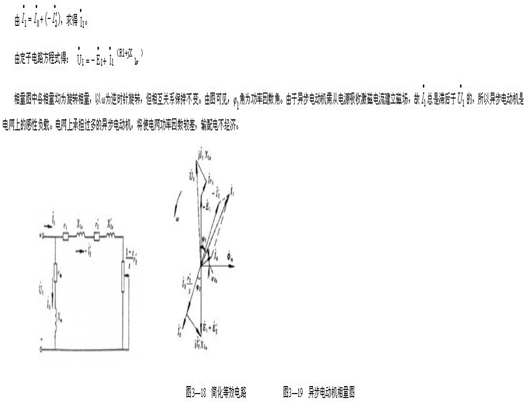

  (三)等效电路、相量图

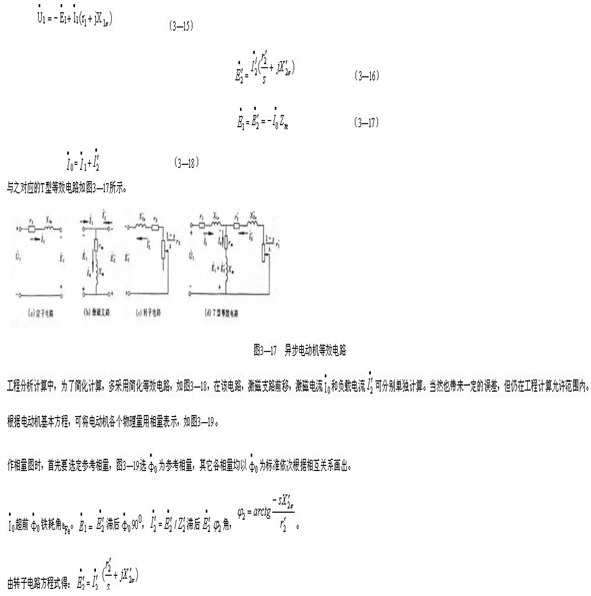

  进行频率、绕组折算后的异步电动机基本方程为:
