直流电动机的基本方程式

时间:2015-09-20 17:12来源:www.eadianqi.com 编辑:自动控制网
直流电机的基本方程式: (电系统的电势平衡方程式,机械系统的转矩平衡方程式,能量系统的功率平衡方程式。) 1、电动势平衡方程式: A、不计磁路饱和效应,并励电动机电枢回路和励磁回路的电势方程式: B、并励发电机电势方程式: 2、转矩平衡方程式: 3、
  直流电机的基本方程式:
  (电系统的电势平衡方程式,机械系统的转矩平衡方程式,能量系统的功率平衡方程式。)
  1、电动势平衡方程式:

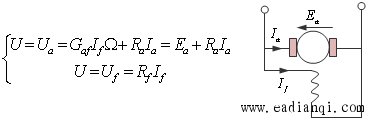

  A、不计磁路饱和效应,并励电动机电枢回路和励磁回路的电势方程式:

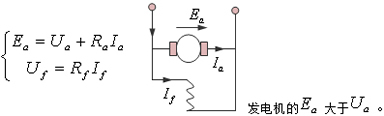

  B、并励发电机电势方程式:

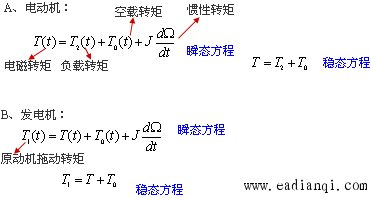

  2、转矩平衡方程式:

  3、功率方程式:
  A、直流电机中的损耗、效率:
     损耗有三类:
     消耗于导体电阻中。
     消耗于摩擦损耗、通风和机械损耗。
     消耗于铁心中的损耗。
  铁耗:由于电枢旋转时主磁通在电枢铁心内交变而引起的。
自动控制网www.eadianqi.com版权所有

  铜耗:
  电枢回路铜耗
  励磁回路铜耗
  电刷接触铜耗为一对电刷总接触电压降。
  机械损耗:包括轴承摩擦损耗、电刷摩擦损耗、定转子和空气的摩擦损耗。
  附加损耗:电枢齿、槽存在,使气隙磁通产生脉动,电枢反应使磁场畸变引起的铁耗。换向电流引起的损耗。
  按额定容量的1%计算,无补偿绕组
本文来自www.eadianqi.com

  按额定容量的0.5%计算,有补偿绕组
  在以上损耗中随负载变化而变化,称为可变损耗;为不变损耗。

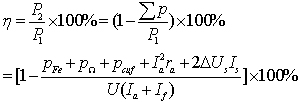

  电机的效率:
  当不变损耗=可变损耗时,取得最大,的二次曲线。

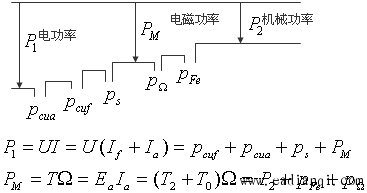

  B、并励电动机的功率方程式:

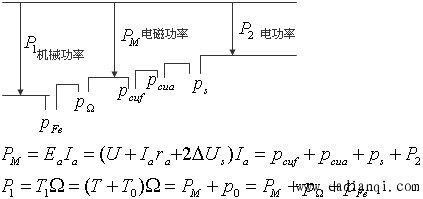

  C、并励发电机的功率方程式:
