第(1)步，参数计算。

    极距：=Z/2P=24/4=6　槽

    每极每相槽数：q=Z/2Pm=24/4×3=2　槽/极?相

    在第一步的基础上，把第(2)～(5)步的操作内容绘在一起，如图1所示。

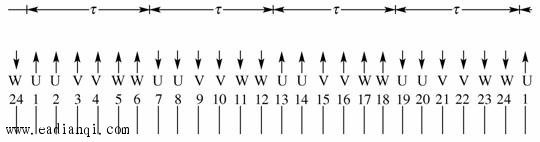

　图1　三相24槽4极电动机单层绕组槽号绘编标定电流方向的排列展开图

自动控制网www.eadianqi.com版权所有

    第(6)步，绕组成图，如图2所示。本例采用的是同心交叉式，即大绕组套小绕组，按照电流示意的方向，进行一个绕组组内的连接，如1-8大绕组与2-7小绕组的连接；然后再进行绕组组与绕组组的连接，如U相绕组的两个绕组组之间的连接。

     本文来自www.eadianqi.com

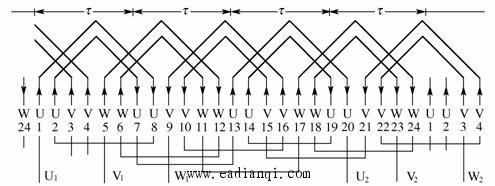

    图2　三相24槽4极电动机单层绕组展开图
