HART手持通讯器和智能变送器不能通讯的原因分析

时间:2017-05-11 12:37来源:www.eadianqi.com 编辑:自动控制网
智能变送器校验和修改参数过程中需要用到HART手持通讯器,如果只要一打开手持通讯器电源,根据提示按菜单键或输入键后,通讯器即显示通讯不上,多次这样操作,都是这种现象,这就是HART手持通讯器无法和智能变送器通讯。本文对HART手持通讯器和智能变送器不

智能变送器校验和修改参数过程中需要用到HART手持通讯器,如果只要一打开手持通讯器电源,根据提示按“菜单”键或“输入”键后,通讯器即显示“通讯不上”,多次这样操作,都是这种现象,这就是HART手持通讯器无法和智能变送器通讯。本文对HART手持通讯器和智能变送器不能通讯的原因做分析。
HART手持通讯器和智能变送器不能通讯,大概有以下的原因:
1、通讯电缆没有接好
再检查一下手持通讯器和智能变送器间的连接电缆是否连接牢靠?插头是否插到底?夹子或固定螺钉是否有松动?确保接触良好。
2、电缆连接位置不对

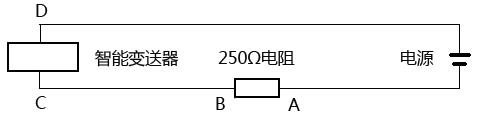

手持通讯器和智能变送器相连接时,可以连在任何位置(如图所示),可以连在负载电阻R两端,即AB点;也可以连在CD两点;但不能连在AD两点。因为电源是低阻抗的,内阻很小,可以看做是短路,如果连在AD两点,也即成了电源两端,由于这两端的电阻极小,实际上相当于一点,这样手持通讯器自然无法和变送器进行通讯,读取或设定信息,所以要将连线的连接位置改过来。
自动控制网www.eadianqi.com版权所有
3、负载电阻应不小于250Ω,否则仍得不到足够幅度的信号;但也不能太大,应保证智能变送器有足够的工作电压。
4、智能变送器存在问题
在进行了第1项和第二项工作后,如手持通讯器和智能变送器仍不能通讯,可能变送器存在问题。手持通讯器在这里一般不会有故障,因为它能显示“通讯不上”或“通讯出错”,表示它自己已得到通过,所以故障必在智能变送器。这时需要检查变送器的电源极性是否反接,则需要找一台好的变送器和通讯器相连,如果能通讯,则说明原先的变送器存在问题,或者是非智能型变送器。 本文来自www.eadianqi.com
