热电偶测量故障排查

时间:2015-11-22 08:47来源:www.eadianqi.com 编辑:自动控制网
使用热电偶测量温度时,有时会无法获得正确的测量值。下面汇总了热电偶测量时容易发生的故障实例。 上图是进行正常热电偶测量的状态 按照总体的热电动势为1.00mV+3.00mV+10.00mV=14.00mV,测量值为100℃。(以热电动势的各数值作为参考值) 1、热电偶与补偿

使用热电偶测量温度时,有时会无法获得正确的测量值。下面汇总了热电偶测量时容易发生的故障实例。

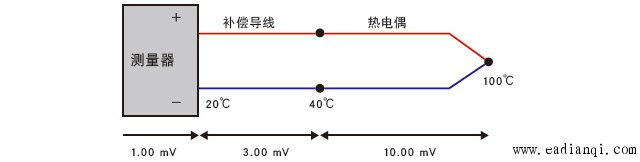

温度仪表进行正常热电偶测量的状态
                                   上图是进行正常热电偶测量的状态
按照总体的热电动势为1.00mV+3.00mV+10.00mV=14.00mV,测量值为100℃。(以热电动势的各数值作为参考值)
本文来自www.eadianqi.com

1、热电偶与补偿导线的极性反接
如果弄错热电偶与补偿导线的极性,则无法正确测量。

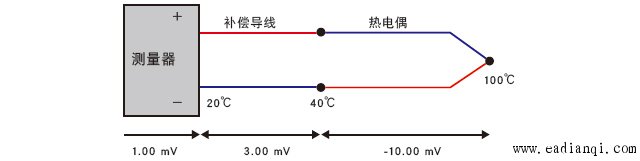

热电偶与补偿导线的极性反接
总体的热电动势变为-6.00mV,显示仪表上显示错误温度。
自动控制网www.eadianqi.com版权所有

2、铜导线代替补偿导线使用等
有温度梯度时,如果使用铜导线等替代补偿导线,则无法正确测量。

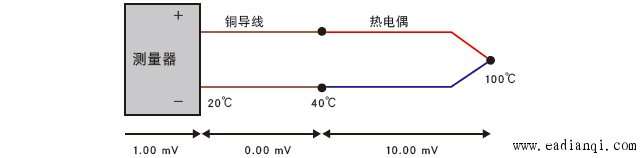

铜导线代替补偿导线使用
总体的热电动势变为11.00mV,测量器上显示错误温度。

3、使用了不同种类的热电偶和补偿导线
如果使用与测量器不同种类的热电偶与补偿导线,则无法正确测量。

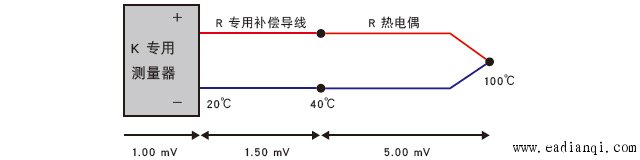

使用了不同种类的热电偶和补偿导线
总体的热电动势变为7.50mV,测量器上显示错误温度。
