热电阻使用注意事项

时间:2015-11-21 09:33来源:www.eadianqi.com 编辑:自动控制网
1、注意内部导线导致的误差 测温热电阻精确测量内部电阻元件的电阻值,从而计算出温度。因此,需尽可能避免导线电阻带来的影响。无论3线制或4线制接线方式,必须确保导线的材质、外径、长度以及电阻值相同,并且不存在温度梯度。 补充知识 热电阻可以延长吗

1、注意内部导线导致的误差
测温热电阻精确测量内部电阻元件的电阻值,从而计算出温度。因此,需尽可能避免导线电阻带来的影响。无论3线制或4线制接线方式,必须确保导线的材质、外径、长度以及电阻值相同,并且不存在温度梯度。

本文来自www.eadianqi.com

补充知识 热电阻可以延长吗?
可以。使用测温热电阻专用连接导线。
需要使用长导线时,为了避免产生误差,请确认导线每1米的电阻值。
请在记录仪的输入信号源电阻的范围内进行选择。

本文来自www.eadianqi.com

2、注意热电阻插入深度导致的误差
如果测温热电阻的测温部分未设定成语测温对象同等的温度,则无法取得正确温度。
无论是装配式热电阻还是铠装热电阻,插入深度请控制在约为外径的15到20倍的程度。

3、注意自我加热导致的误差
使用测温热电阻时,会在测温热电阻上流通规定电流以获取温度,此时产生的焦耳热会导致测温热电阻自身加热。我们称其为“自我加热”。
自我加热与规定电流值的2乘方成比例(同时也依赖于热电阻的构造和环境),比例较大则会导致精度上的误差。
JIS标准中将0.5mA、1mA、2mA列为规定电流,一般来说热电阻会符合任一规定电流以保证精度,因此只要是规格中记载的规定电流就无需担心自我加热。

4、注意热电阻的规定电流
热电阻的规定电流由规格决定。
请勿流通规格中所记载的规定电流值之外的电流值。
如果流通不同的电流值,有可能产生系列问题:
①发热量变化导致测量误差。
②规定电流值变化导致测量电压值随之变化,显示错误温度。

自动控制网www.eadianqi.com版权所有


5、1支热电阻不能同两台仪表并联
将1根热电阻并联到多台仪表时,请使用双元件类型。
使用单元件类型时,请务必在每台仪表上准备1根热电阻。

自动控制网www.eadianqi.com版权所有

并联时的问题是什么?
显示仪表在热电阻上流通规定电流,测量电阻两端产生的电压。
并联连线时,从2台显示仪表上提供规定电流,因而无法获得正确的电压值。所以1支热电阻不同并联到两台仪表

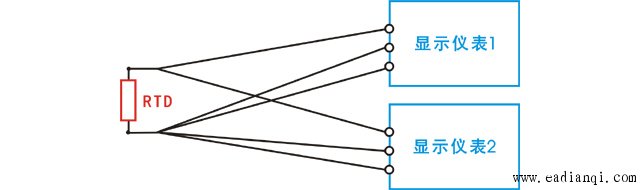

1支热电阻不能同时连接2台显示仪表

自动控制网www.eadianqi.com版权所有


6、注意连接至显示仪表的导线连接位置
请对显示仪表进行正确连线。如果连线错误,则显示错误温度。
下图显示了将三线制热电偶连接至显示仪表的连线方法。
自动控制网www.eadianqi.com版权所有

参考 2线制热电阻连接到测量显示仪表(显示仪表为3线制输入接法)的连线方法



自动控制网www.eadianqi.com版权所有

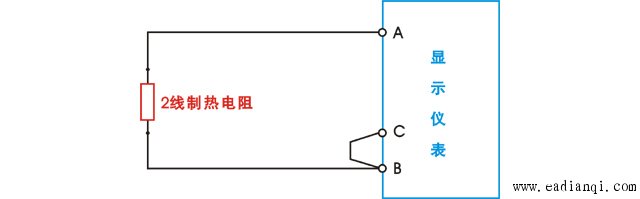

2线制热电阻与显示仪表接线
参考 3线制热电阻连接到测量显示仪表(显示仪表为3线制输入接法)的连线方法

  本文来自www.eadianqi.com

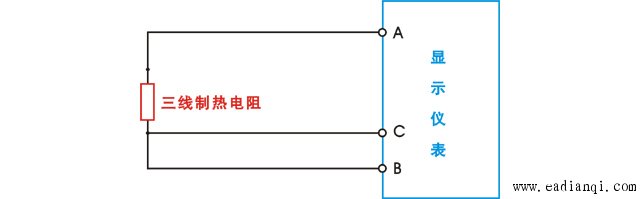

3线制热电阻与显示仪表接线
参考 4线制热电阻连接到测量显示仪表(显示仪表为3线制输入接法)的连线方法

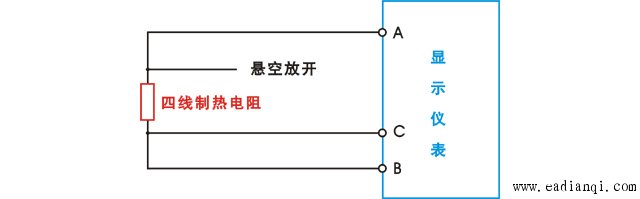

4线制热电阻与显示仪表接线

本文来自www.eadianqi.com
