热电偶应用实物电路连接图

时间:2014-11-12 08:39来源:未知 编辑:自动控制网
热电偶 是温度测量仪表中常用的测温元件,它直接测量温度,并把温度信号转换成热电动势信号,通过电气仪表(二次仪表)转换成被测介质的温度。各种热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要

  热电偶是温度测量仪表中常用的测温元件,它直接测量温度,并把温度信号转换成热电动势信号,通过电气仪表(二次仪表)转换成被测介质的温度。各种热电偶的外形常因需要而极不相同,但是它们的基本结构却大致相同,通常由热电极、绝缘套保护管和接线盒等主要部分组成,通常和显示仪表、记录仪表及电子调节器配套使用。

本文来自www.eadianqi.com

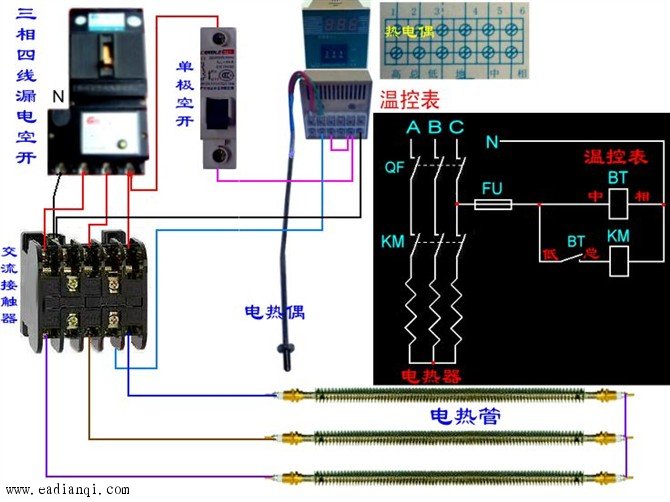

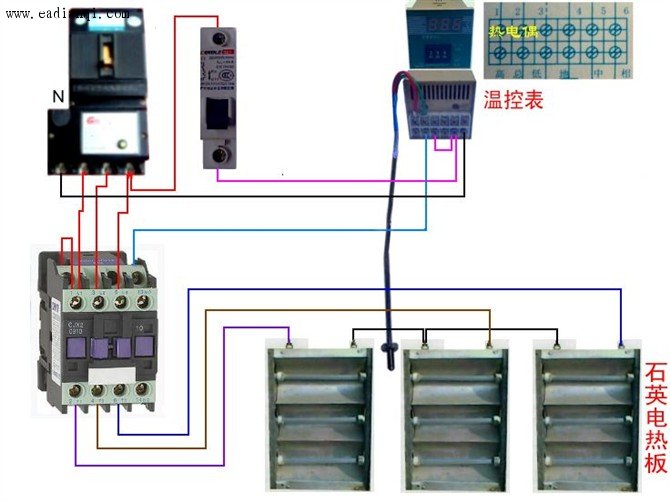

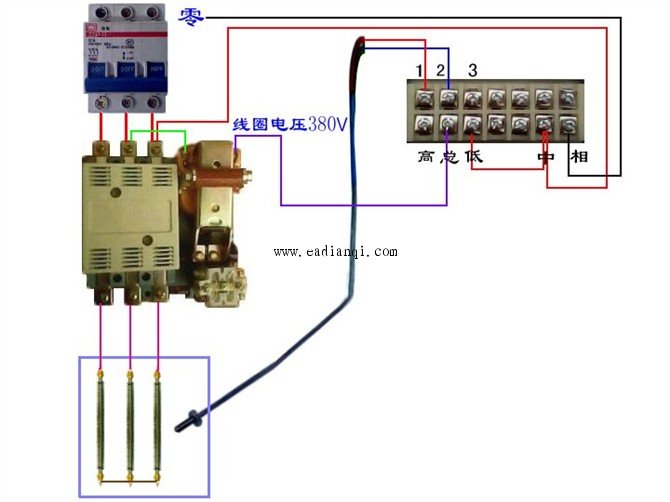

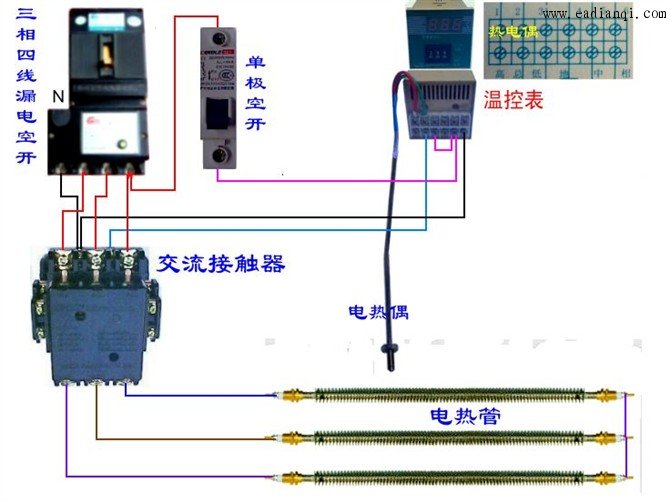

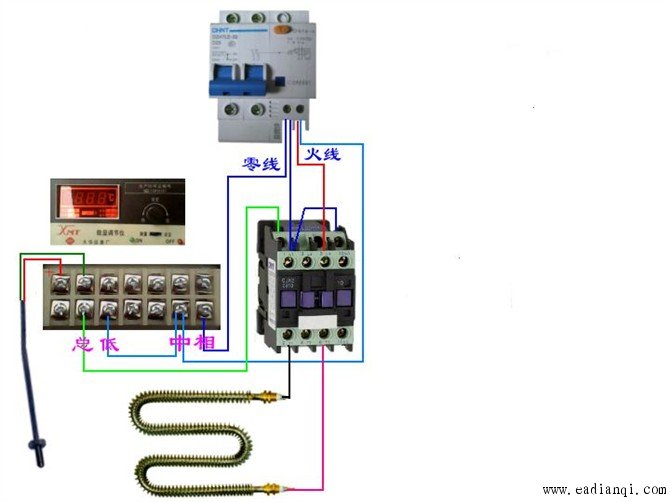

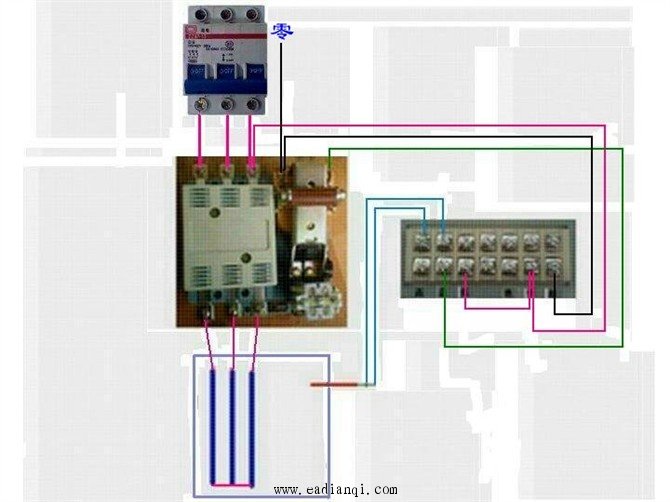

  以下提供一部分热电偶应用实物电路连接图供参考:

自动控制网www.eadianqi.com版权所有



自动控制网www.eadianqi.com版权所有

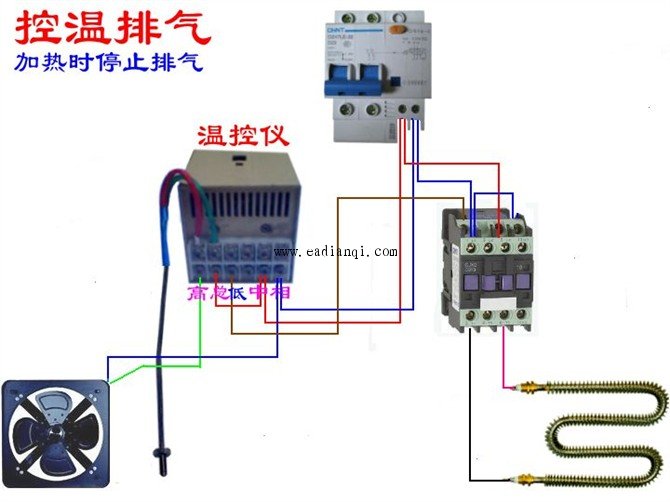

控温排气(加热时停止排气)

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

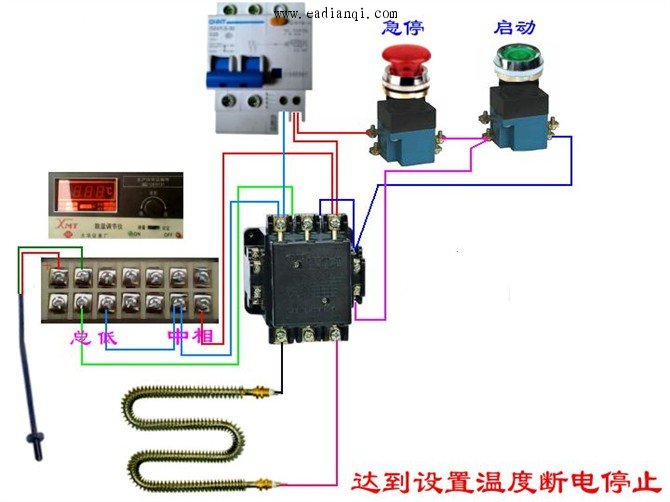

达到设置温度断电停止

本文来自www.eadianqi.com

本文来自www.eadianqi.com



自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

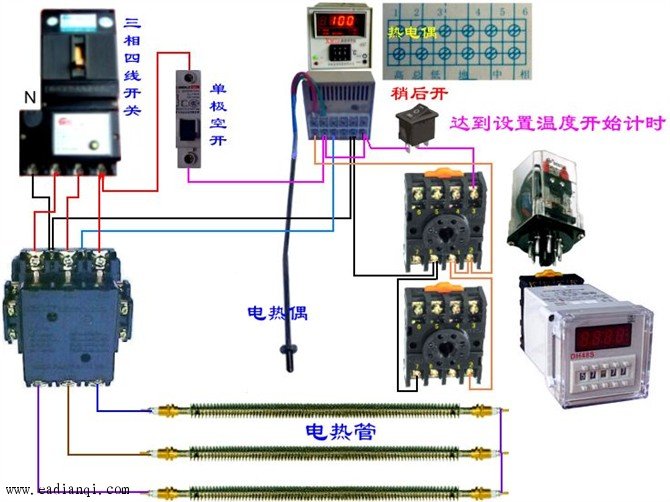

达到设置温度开始计时 自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

  自动控制网www.eadianqi.com版权所有

  自动控制网www.eadianqi.com版权所有



本文来自www.eadianqi.com



自动控制网www.eadianqi.com版权所有

  正确使用热电偶不但可以准确得到温度的数值,保证产品合格,而且还可节省热电偶的材料消耗,既节省资金又能保证产品质量。安装不正确,热导率和时间滞后等误差,它们是热电偶在使用中的主要误差。
